HEIDENHAIN CNC PILOT 620/640 409
5.9 Element
o
s de cont
or
no en superficie fr
ontal
5.9 Elementos de contorno en
superficie frontal
Con los "elementos de contorno superficie frontal" se crean contornos
de fresado complejos.
 Modo de ciclos: contornos para ciclos de fresado ICP axiales
 smart.Turn: Contornos para el mecanizado con el eje C
Los elementos de contorno de la superficie frontal se acotan en
coordenadas cartesianas o polares. Se conmuta con una softkey
(véase tabla). Para la definición de un punto pueden mezclarse
coordenadas cartesianas y coordenadas polares.

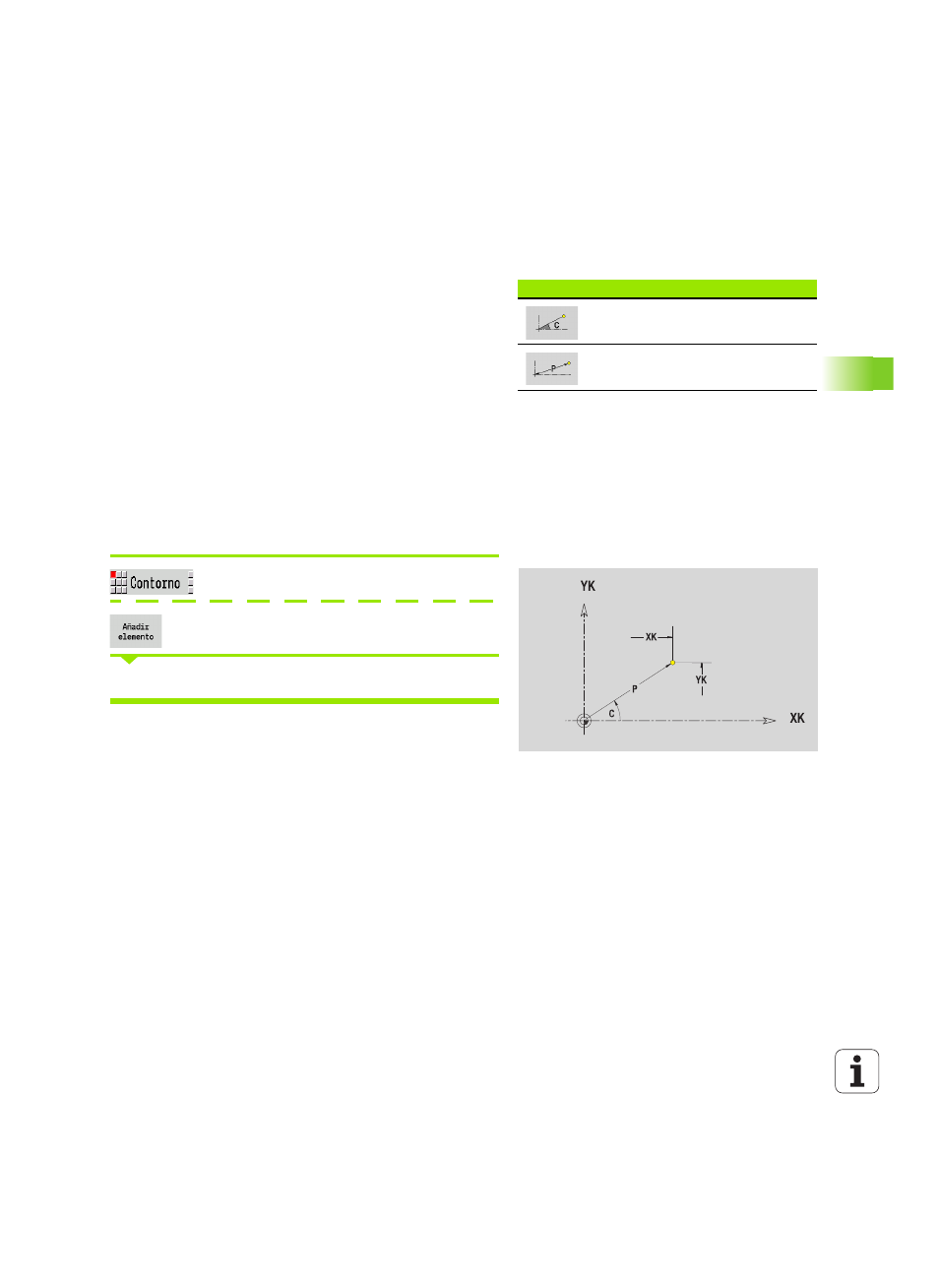

Punto inicial contorno de superficie frontal
En el primer elemento de contorno del contorno se introducen las
coordenadas para el punto inicial y el punto de destino. La introducción
del punto inicial únicamente es posible en el primer elemento de
contorno En los elementos de contorno sucesivos, el punto inicial se
obtiene a partir del correspondiente elemento de contorno anterior.
Pulsar la tecla de menú Contorno.
Pulsar la softkey Añadir elemento.
Determinar el punto inicial
Softkeys para coordenadas polares
Conmuta el campo a la entrada del
ángulo C.
Conmuta el campo a la entrada del
radio P.
Parámetros para definir el punto inicial
XKS, YKS Punto inicial del contorno
C
Punto inicial del contorno polar (ángulo)
P Punto inicial del contorno polar (cota de radio)
HC Atributos de taladrado / fresado:
 1: Fresar contorno
 2: Fresar cajeras
 3: Fresar superficie
 4: Desbarbar
 5: Grabar
 6: Fresar contorno y desbarbar
 7: Fresar cajeras y desbarbar
 14: No mecanizar
