HEIDENHAIN CNC PILOT 620/640 435
5.13
Cont
or
nos
de
superficie
lat
er
al
en
smar
t.T
u
rn

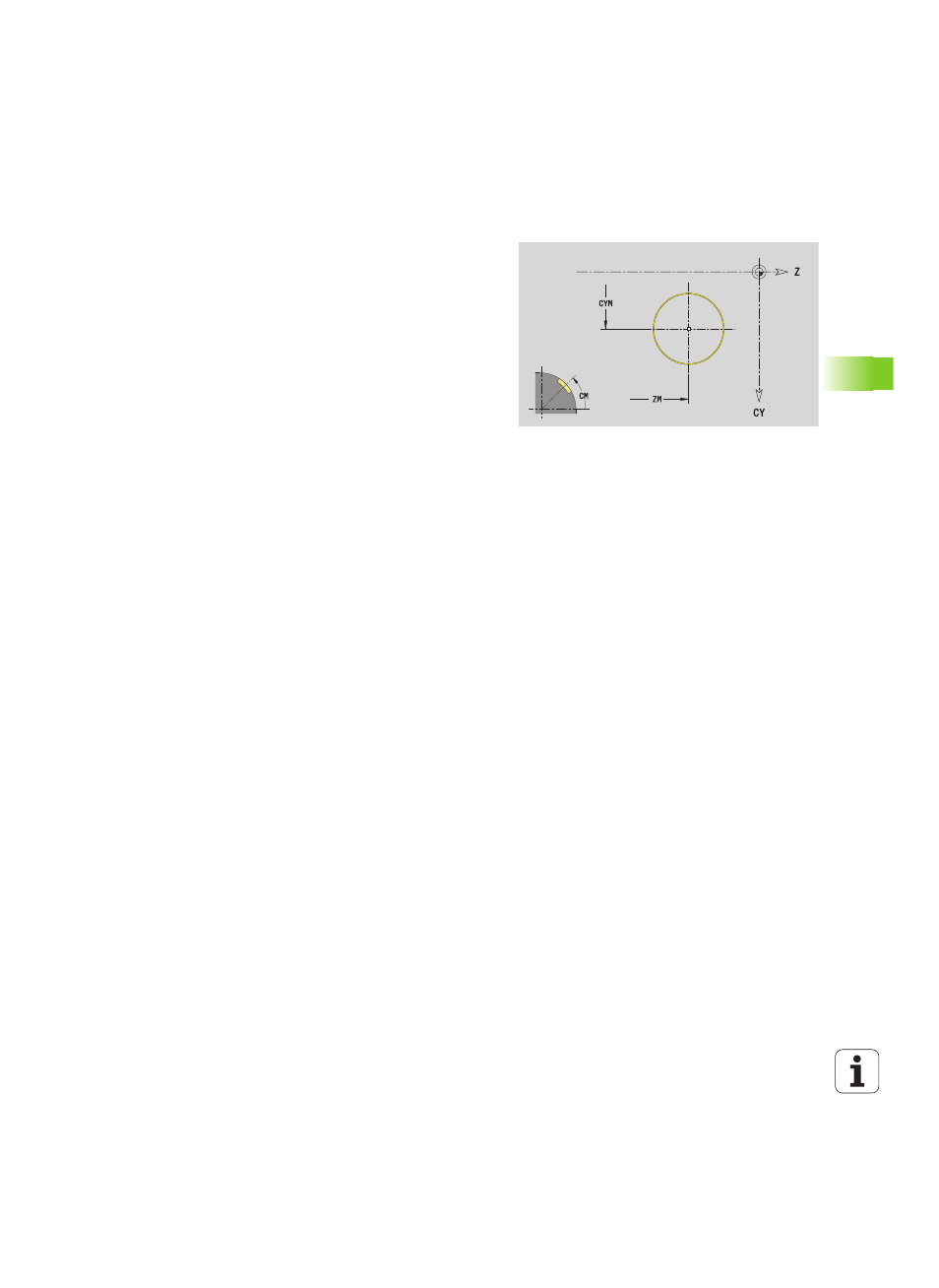

Círculo en superficie lateral
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado MANTEL con el parámetro diámetro de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G314 con los parámetros de la figura.
 un G309.
Datos de referencia de superficie lateral
ID
Nombre contorno
PT Profundidad de fresado
XR Diámetro de referencia
Parámetro figura
Z
Centro de figura
CYM Centro de figura como cota de trayectoria (referencia:
diámetro XR)
CM Centro de figura (ángulo)
R Radio
