402 Programación ICP
5.8
Element
o
s
de
cont
or
no
de
to
rn
eado

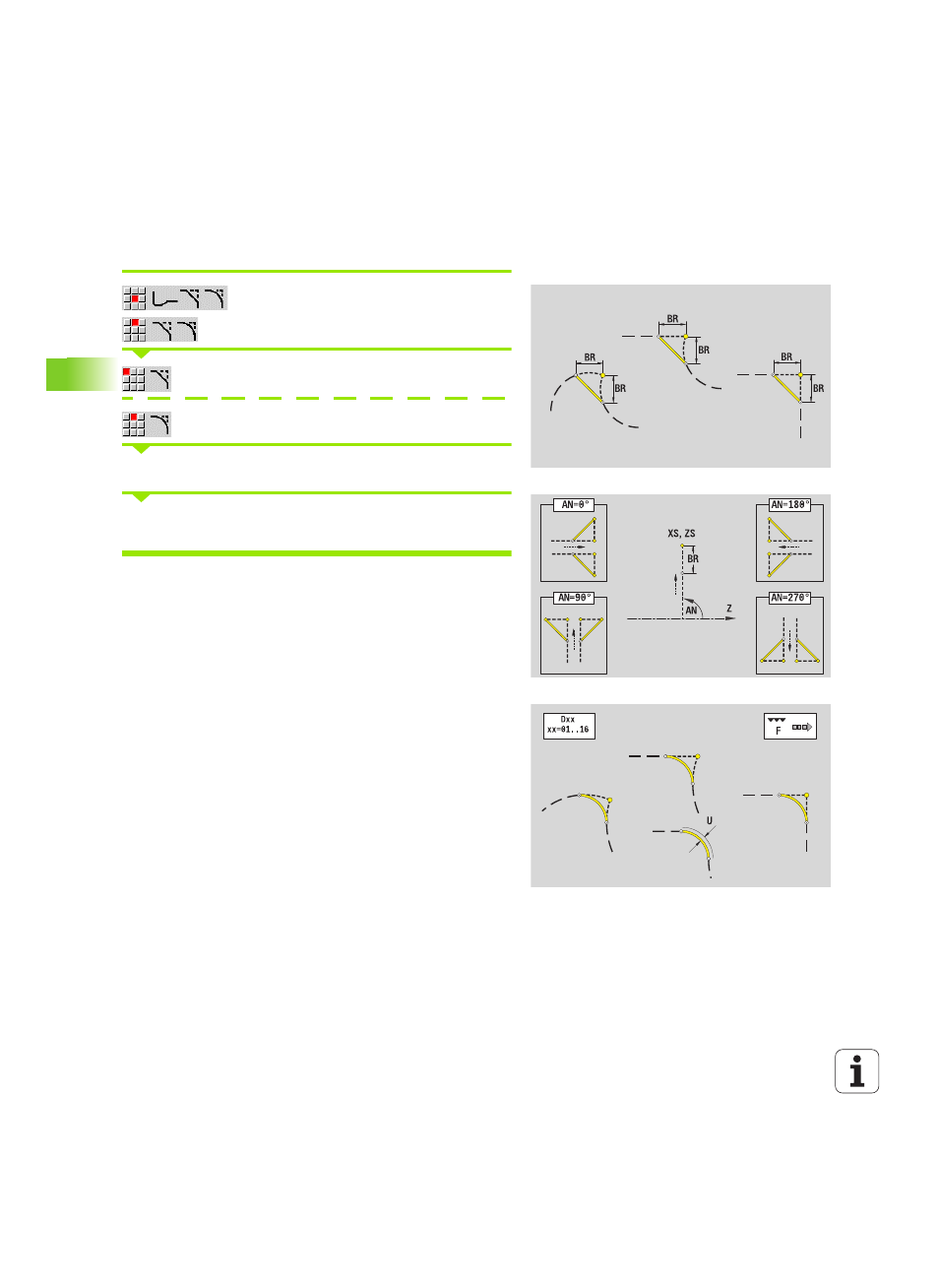

Elementos de formas del contorno de torneado
Bisel/redondeo
Seleccionar elementos de forma
Seleccionar bisel
Seleccionar redondeo
Introducir el ancho de bisel BR o bien el radio de redondeo BR.
Bisel/redondeo como primer elemento de contorno: introducir
Orientación de elemento AN.
Los biseles/redondeos se definen en las esquinas del contorno. Una
"esquina de contorno" es el punto de intersección de un elemento de
contorno de llegada con el de salida. El bisel/redondeo sólo se puede
calcular cuando se conoce el elemento de salida del contorno.
En smart.Turn, ICP integra el bisel / redondeo en el elemento básico
G1, G2 ó G3.
El contorno comienza con un bisel o un redondeo:
indique como
punto inicial la posición de la "esquina imaginaria". A continuación,
seleccionar el elemento de forma bisel o redondeo. Puesto que falta
el "elemento de contorno inicial", con Orientación de elemento AN se
determina la orientación inequívoca del bisel/redondeo.
Ejemplo bisel exterior en el inicio del contorno:
Con "orientación de
elemento AN=90°", el elemento de referencia imaginario es un
elemento transversal en la dirección +X (véase imagen).
ICP convierte un bisel/redondeo al inicio del contorno en un elemento
circular o lineal.
Parámetros
BR
Anchura del bisel / radio de redondeo
AN Posic. elemento
U, F, D, FP: véanse los atributos de mecanizado Página 377
