482 Simulación gráfica
6.1
Modo
de
funcionamient
o
Simulación
6.1 Modo de funcionamiento
Simulación
Con esta softkey puede llamarse a la simulación gráfica
desde los siguientes modos de funcionamiento:
 smart.Turn
 Ejecución del programa
 Aprendizaje
 Modo Manual (ciclos)
En la llamada desde smart.Turn, la simulación abre la gran ventana de
simulación y carga el programa seleccionado. Si la simulación se
arranca desde los modos de funcionamiento de máquina, se abre la
ventana de simulación pequeña o la última ventana seleccionada por
el usuario.

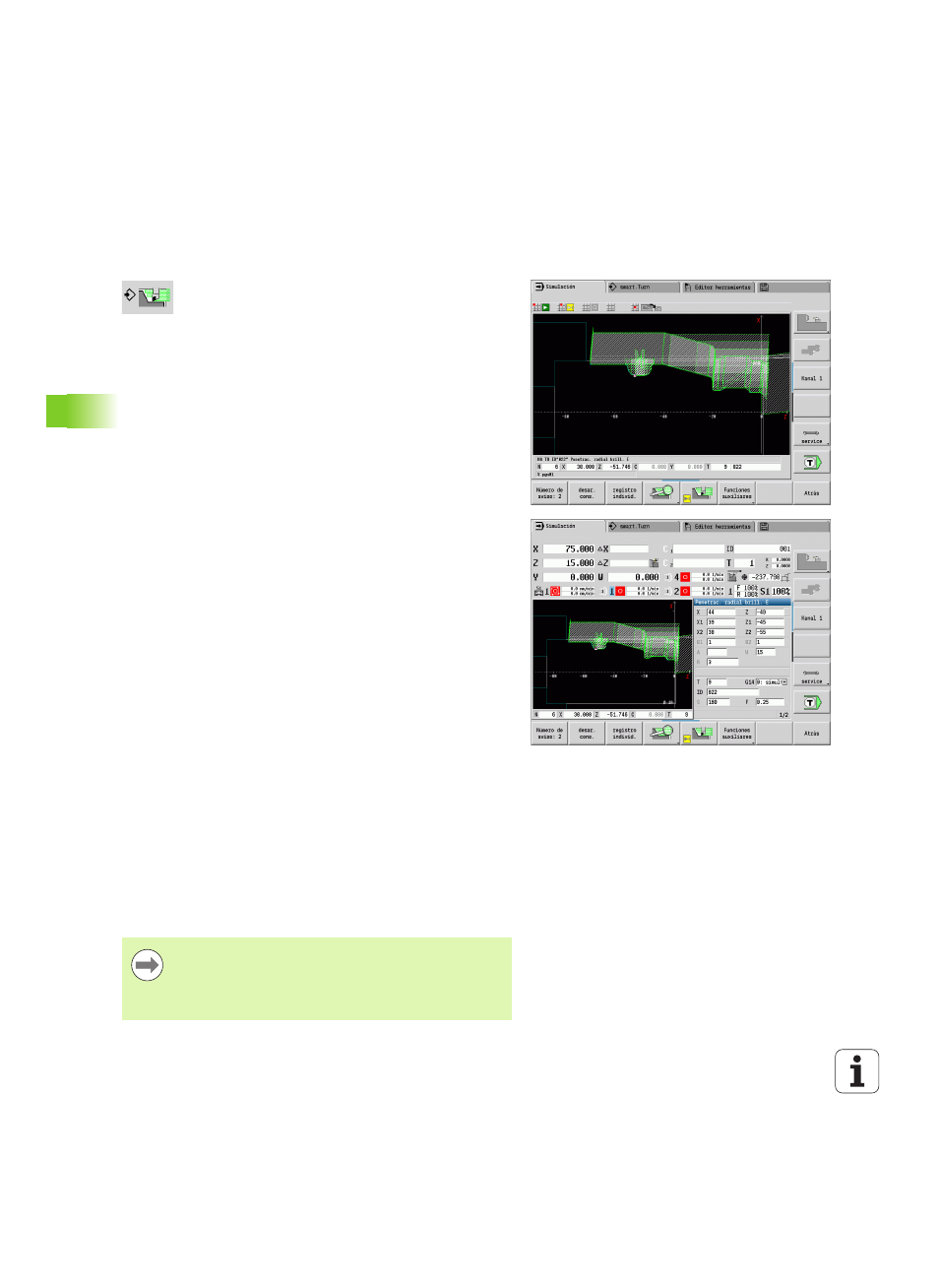

La ventana de simulación grande
 Línea de menú para el control de la simulación con el bloque
numérico
 Ventana de simulación: indicación de las piezas y de los
movimientos de pieza. La simulación soporta la visualización
simultánea de múltiples vistas en la vntana de simulación. En la
"Selección de ventanas", seleccionar las siguientes vistas:
 Vista XZ (vista girada)
 Vista XC (vista frontal)
 Vista ZC (superficie lateral)
 Vista YC (para mecanizaciones con el eje Y)
 Visualizar:
 Frase fuente NC
 Número de bloque NC, valores de posición e información de
herramienta.
 Nombre del programa NC
La ventana de simulación grande:
 En la simulación de programas de ciclos, no se cubre la visualización
de la máquina y el diálogo de ciclos.
 En el modo de funcionamiento smart-Turn no se cubre la
visualización de la máquina.
 Mediante softkey se pueden visualizar las vistas siguientes:
 Vista XZ (vista girada)
 Vista XC (vista superficie frontal)
 Vista ZC (desarrollo superficie lateral)
En los modos de funcionamiento Ejecución del programa,
Aprendizaje y Manual, la simulación se inicia
automáticamente con el programa actual. En smart.Turn
se carga únicamente el programa. El inicio de la simulación
se realiza mediante softkey.
