Modo Teach-in (Aprendizaje)
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)
Ejemplos de ciclos de mecanizado

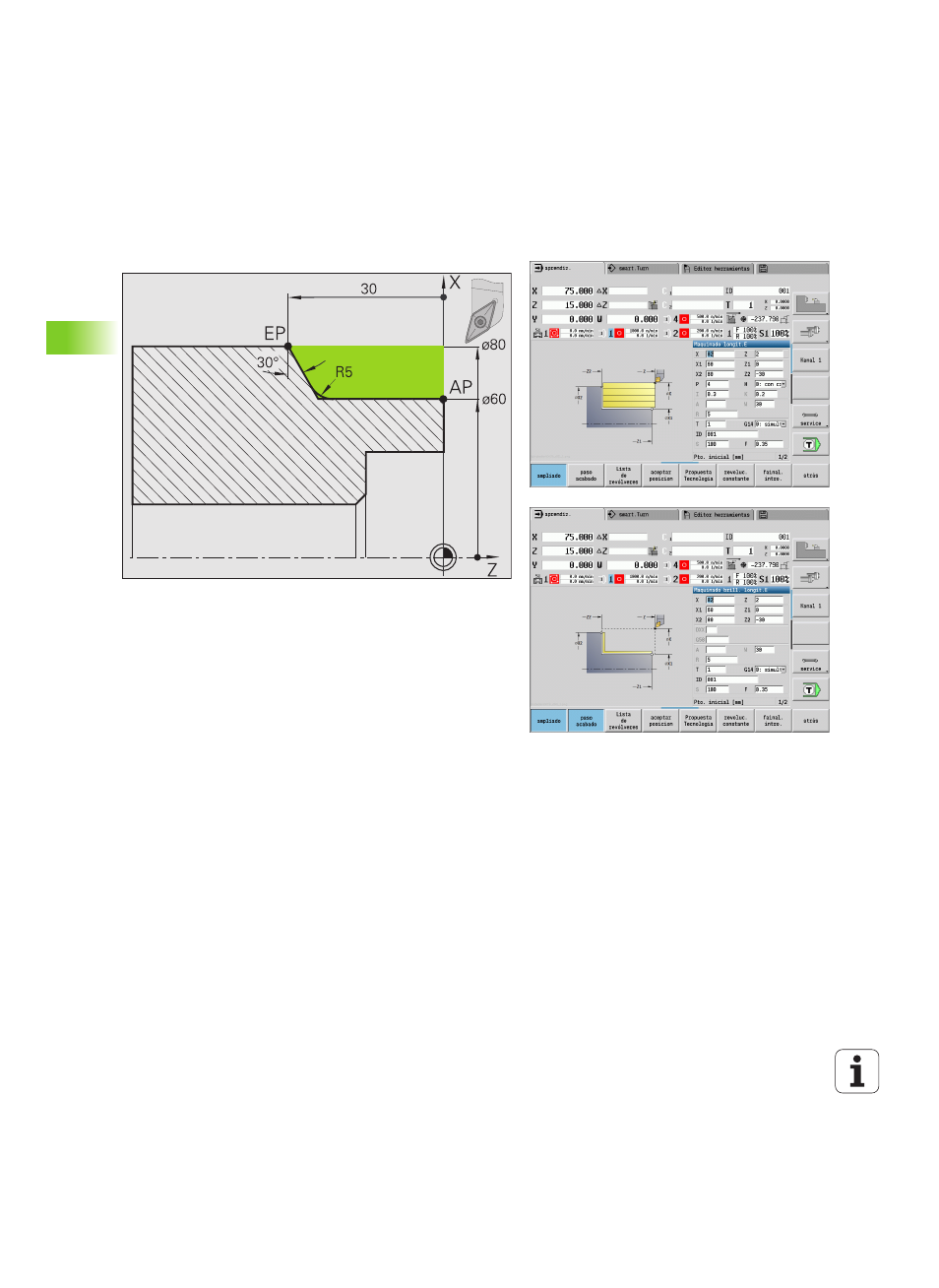

Desbaste y acabado de un contorno exterior
La zona marcada desde AP (Punto inicial del contorno) hasta EP (Punto
final del contorno) se desbasta con Arranque de viruta longitudinal
Ampliado teniendo presentes las sobremedidas. En el paso siguiente,
se realiza el acabado de este segmento de contorno con Arranque de
viruta longitudinal Ampliado.
El "modo Ampliado" crea tanto el redondeo como la superficie oblicua
al final del contorno.
Los parámetros Punto inicial del contorno X1, Z1 y Punto final
del contorno X2, Z2 son determinantes para decidir la dirección de
arranque de viruta y de alimentación, en este caso mecanizado
exterior y alimentación "en la dirección –X".
Datos de herramientas
Herramienta de torneado (para mecanizado exterior)
WO = 1 – Orientación de la herramienta
A = 93° – Ángulo de incidencia
B = 55° – Ángulo de la punta
