344 Modo Teach-in (Aprendizaje)
4.8
Ciclos
de
fr
esado

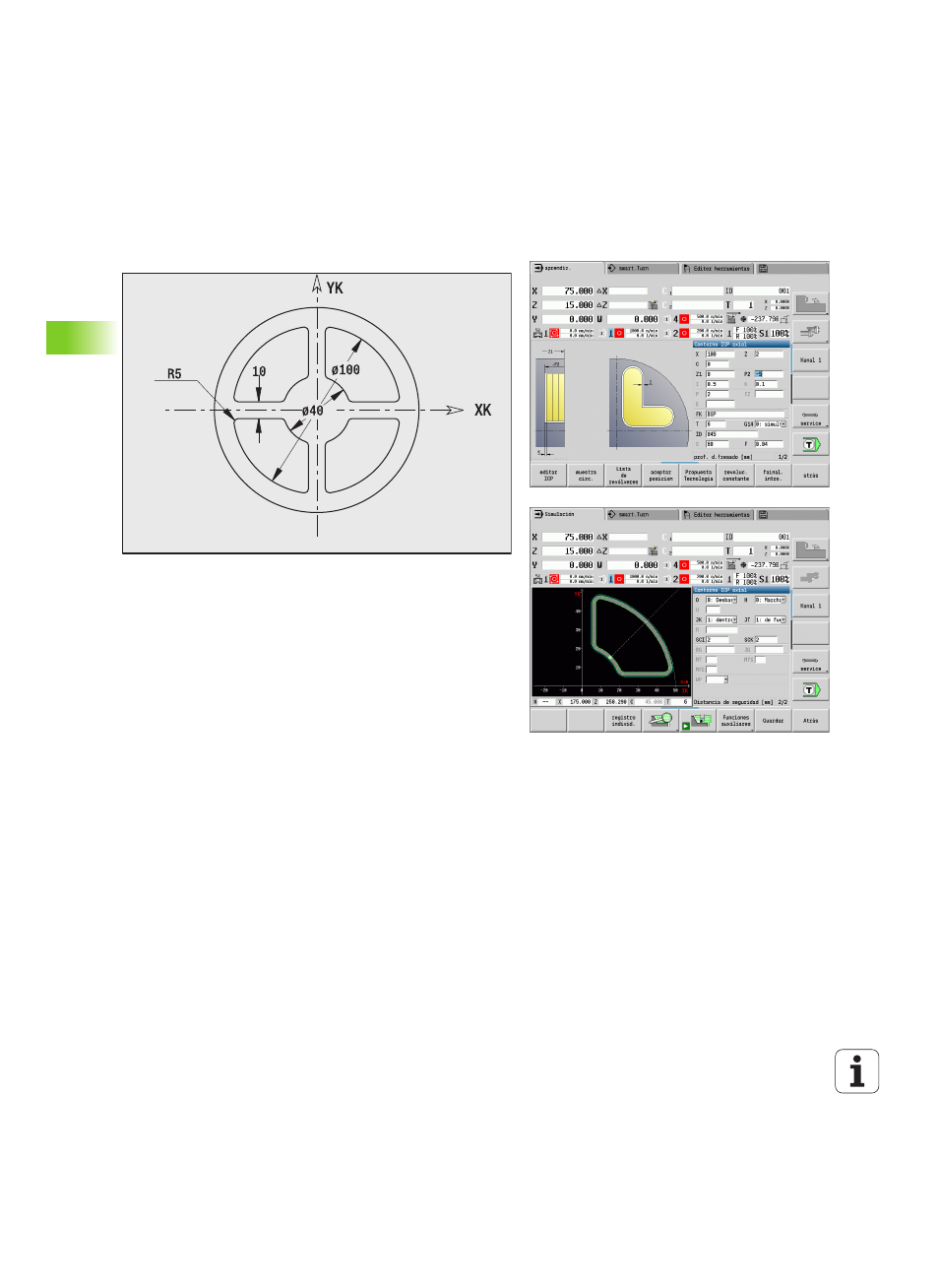

Ejemplo de ciclo de fresado
Fresado en la superficie frontal
En este ejemplo se fresa una cajera. El mecanizado completo de
superficies frontales, incluida la definición del contorno, se presenta
en el ejemplo de fresado en "9.8 Ejemplo ICP de Fresado".
El mecanizado se realiza con el ciclo Figura ICP axial. En la definición
del contorno se elabora primero el contorno básico - a continuación se
producen los redondeos.
Datos de herramienta (Fresa)
 WO = 8 – Orientación de la herramienta
 I = 8 – Diámetro de la fresa
 K = 4 – Número de dientes
 TF = 0,025 – Avance por diente
