HEIDENHAIN CNC PILOT 620/640 283
4.6 Ciclos de r
o
scado y entalladur
a

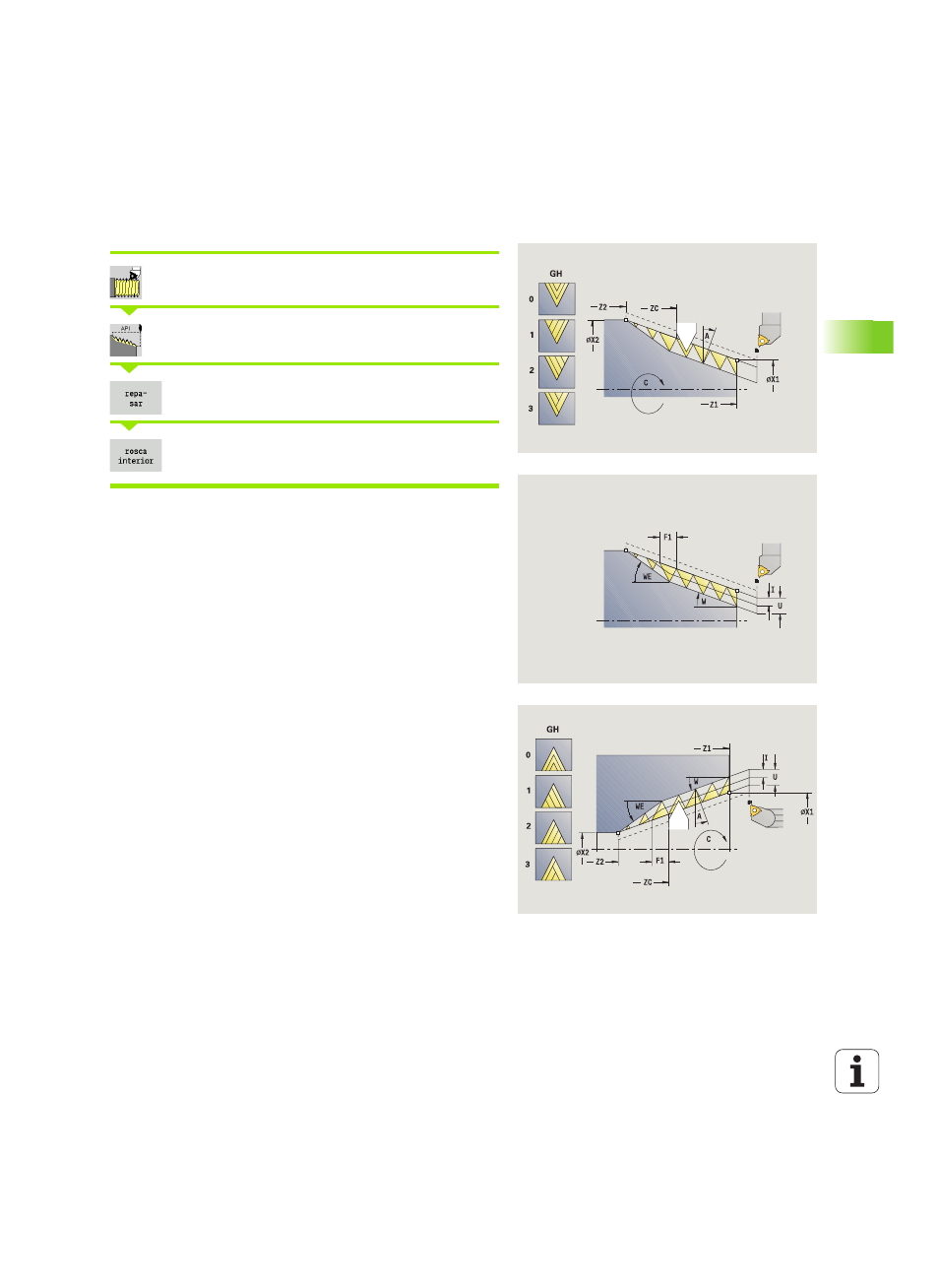

Repaso de Rosca API
Seleccionar Roscado a cuchilla
Seleccionar rosca API
Activar la tecla softkey Repaso
 Activada: Rosca interior
 Desactivada: Rosca exterior
El ciclo opcional repasa una rosca API exterior o interior de uno o varios
pasos. Dado que la pieza ya está desamarrada, el CNC PILOT debe
conocer la posición exacta de la rosca. Para ello se posiciona la punta
de la cuchilla de la herramienta de roscar centrada en un filete de rosca
y se transfieren estas posiciones a los parámetros Ángulo medido y
Posición medida (softkey Aceptar Posición). A partir de estos
valores, el ciclo calcula el ángulo del cabezal en el punto inicial.
Esta función está disponible únicamente en el modo manual.
Parámetros de ciclo
X1, Z1
Punto inicial de la rosca
X2, Z2 Punto final de la rosca
F1 Paso de roscado (= avance)
D Número de filetes
U Profundidad de rosca - sin entrada:
 Rosca exterior: U=0.6134*F1
 Rosca interior: U=–0.5413*F1
I Alimentación máxima
 I<U: primer corte con "I" - cada corte sucesivo:
Reducción de la profundidad de corte
 I=U: un corte
 Sin datos: se calcula a partir de U y F1
WE Ángulo de salida (Campo: 0° < WE < 90°)
W Ángulo de cono (Rango: -60° < A < 60°)
C Angulo medido
ZC Posición medida
A Ángulo de aproximación (campo: -60° < A < 60°; por
defecto: 30°)
 A<0: Alimentación por el flanco izquierdo
 A>0: Alimentación por el flanco derecho
