HEIDENHAIN CNC PILOT 620/640 99
3.6
Medir
de
her
ramientas

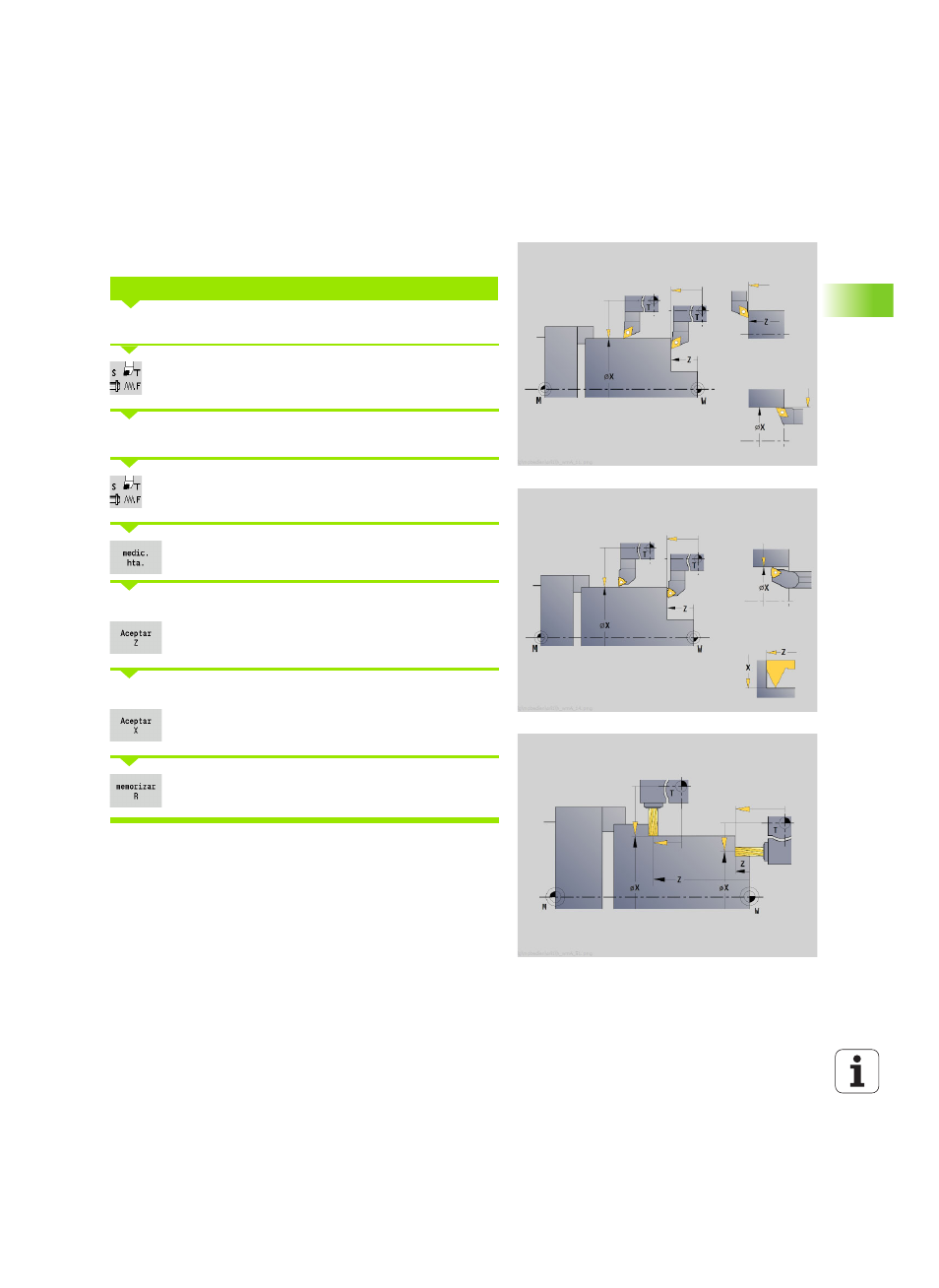

Rozamiento
Con el "rozamiento" se determinan las cotas respecto a una
herramienta que se debe medir.
Introducir en la tabla de herramientas la herramienta a medir.
Introducir una herramienta medida e introducir el
número T en el diálogo TSF
Girar la superficie de la pieza y definir esta posición como cero pieza.
Volver a diálogo TSF, introducir la herramienta que se
debe medir.
Activar Medir herramienta
Rozar la superficie plana.
Introducir "0" como Coordenada Z del punto de
medición (punto cero de la pieza) y guardar.
Girar el diámetro de medición.
Introducir la medida del diámetro como coordenada X
del punto de medición y guardar
Para herramientas de torneado, introducir el radio de
cuchilla y utilizarlo en la tabla de herramienta.
CALCULAR LAS MEDIDAS DE LA HERRAMIENTA A TRAVÉS DEL ROCE
