Patrón circular de taladros en la superficie frontal

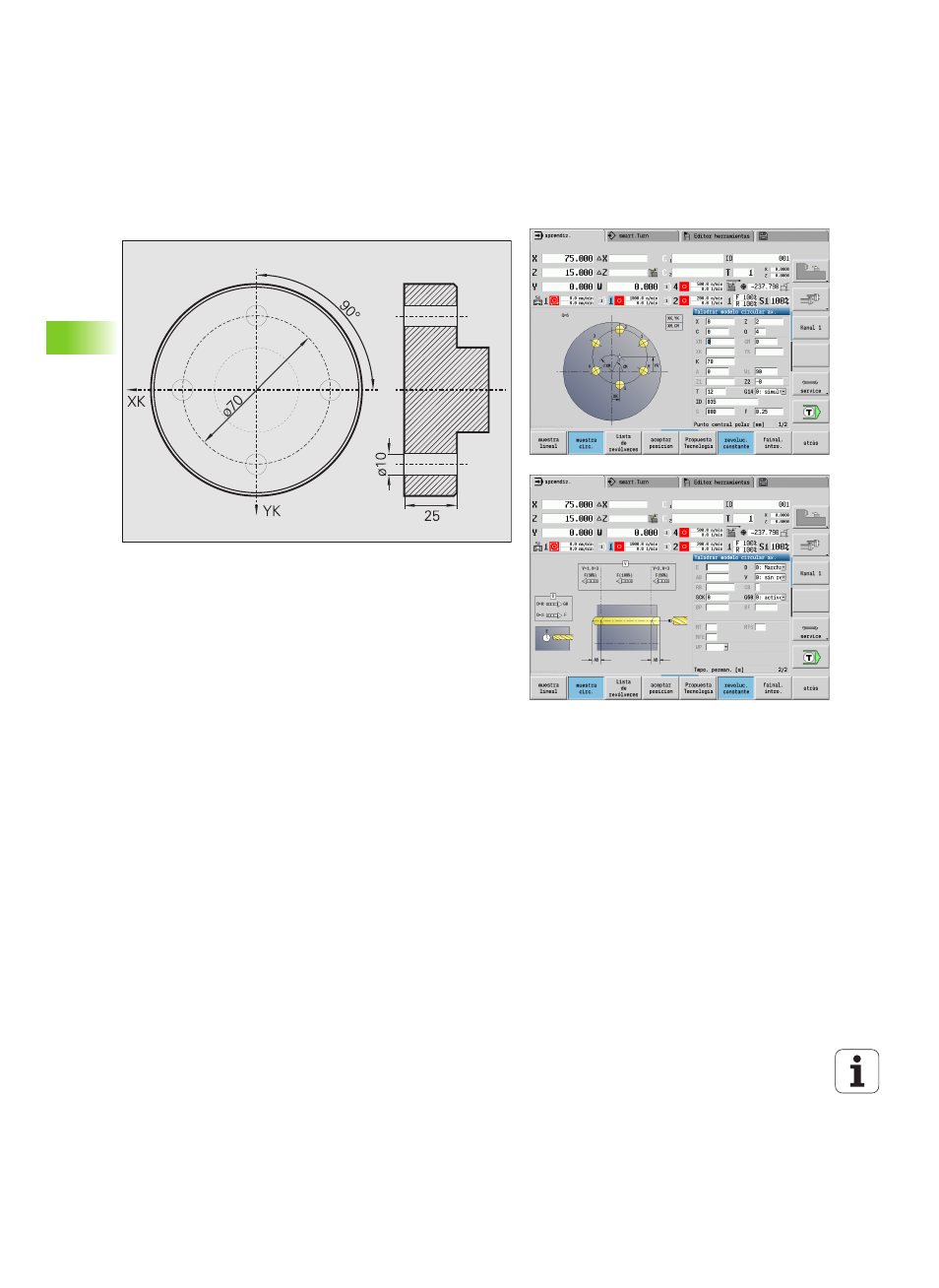

En la superficie frontal se mecaniza un patrón circular de taladros con
el ciclo de taladrado axial. Para este mecanizado son
imprescindibles un cabezal posicionable y herramientas motorizadas.
El Centro de patrón se indica en coordenadas cartesianas.
Dado que este ejemplo muestra un taladrado pasante, el Punto final
de taladrado Z2 se ubica de modo que la broca taladre totalmente el
material. Los parámetros "AB" y "V" definen una reducción de avance
para el taladrado inicial y el taladrado pasante.
Werkzeugdaten
 WO = 8 – Orientación de la herramienta
 DV = 5 – Diámetro de taladro
 BW = 118 – Ángulo de la punta
 AW = 1 – La herramienta es motorizada
