HEIDENHAIN CNC PILOT 620/640 379
5.2 Edit
or ICP en el modo de ciclos
5.2 Editor ICP en el modo de ciclos
En el modo de ciclos se generan:
 contornos complejos de la pieza en bruto
 Contornos para el torneado
 para ciclos de mecanizado ICP
 para ciclos de punzamiento ICP
 para ciclos de ranurado en superficie lateral ICP
 contornos complejos para el fresado con el eje C
 para la superficie frontal
 para la superficie lateral
El editor ICP se activa con la softkey Editar ICP. Sólo se puede
seleccionar para editar ciclos de mecanizado ICP o ciclos de fresado
ICP y en el ciclo contorno de pieza en bruto ICP.
La descripción depende del tipo de contorno. ICP se diferencia según
el ciclo:
 Contorno para el torneado contorno de pieza en bruto: Véase
“Elementos de contorno de torneado” en pág. 398.
 Contorno para la superficie frontal: Véase “Contornos de superficie
frontal en smart.Turn” en pág. 424.
 Contorno para la superficie lateral: Véase “Contornos de superficie
lateral en smart.Turn” en pág. 433.
Editar contornos para ciclos

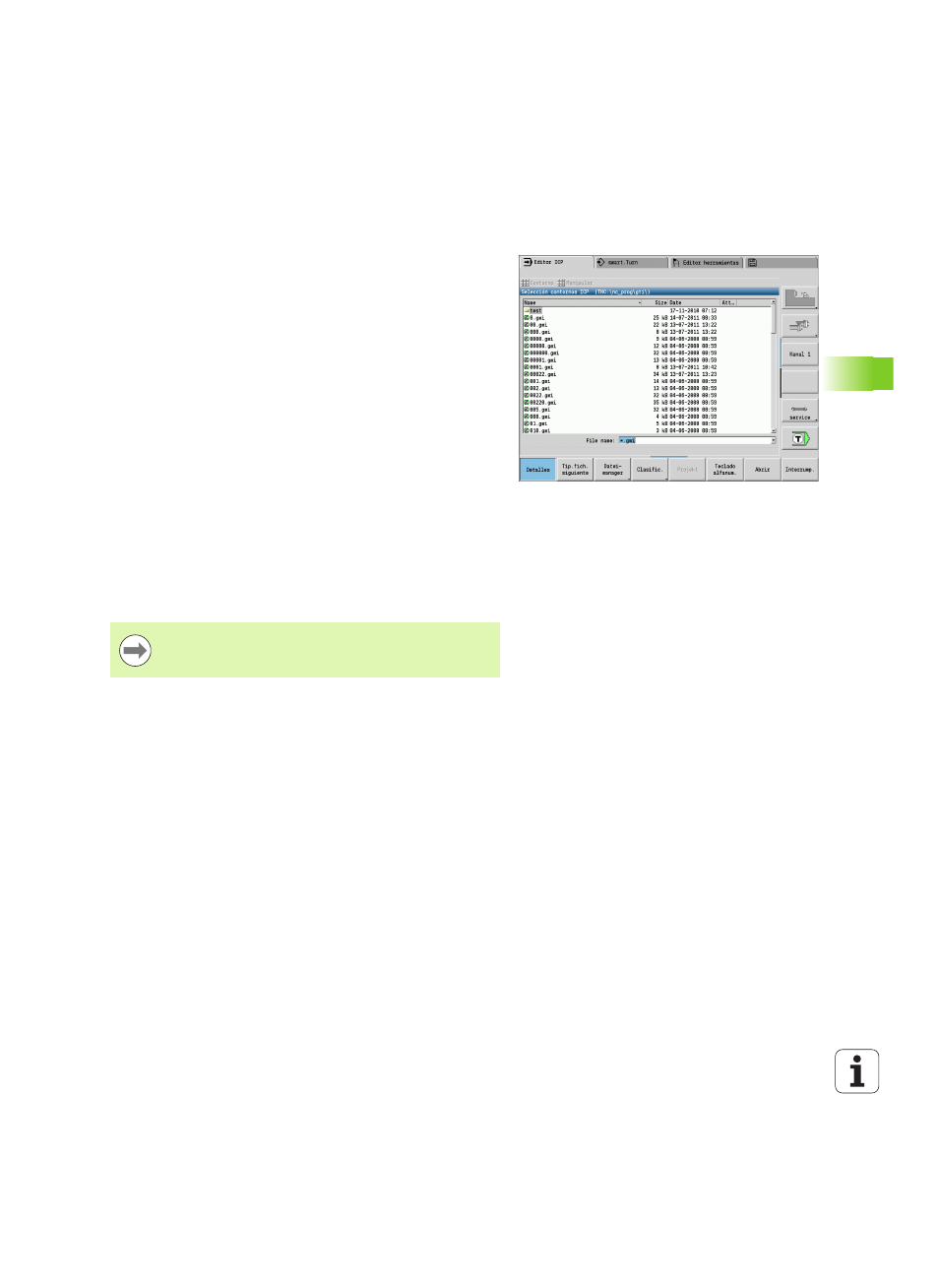

A los contornos ICP de la edición de ciclos se asignaron nombres. El
nombre de contorno, al mismo tiempo, es el nombre del fichero. El
nombre de contorno también se utiliza en el ciclo a llamar.
Para la determinación del nombre de contorno tiene las siguientes
posibilidades:
 Determinar el nombre de contorno antes de la activación del editor
en el diálogo de ciclos (campo de entrada FK). ICP utilizará este
nombre.
 Determinar el nombre de contorno en el editor ICP Par ello, el
campo FK debe estar vacío al activar el editor ICP.
 Utilizar contornos existentes. Al salir del editor ICP, en el campo de
entrada FK se utiliza el nombre del contorno que se editó por último.
Si se crean / editan varios contornos ICP sucesivamente,
al salir del editor ICP se incorpora en el ciclo el último
"número de contorno ICP" editado.
