HEIDENHAIN CNC PILOT 620/640 429
5.12
Cont
or
nos
de
superficie
fr
ontal
en
smar
t.T
u
rn

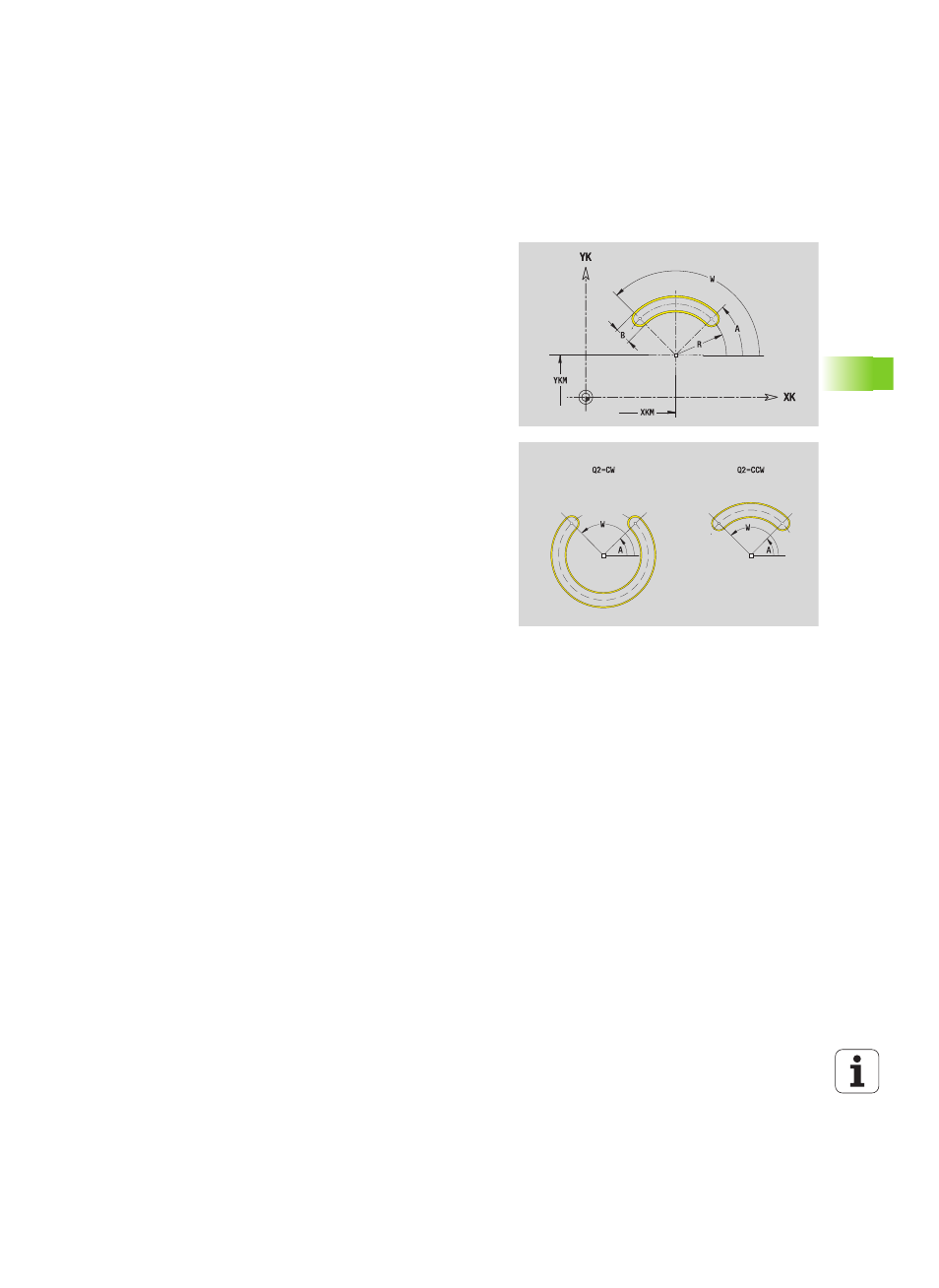

Ranura circular en superficie frontal
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G302 o G303 con los parámetros de la figura.
 un G309.
Datos de referencia de superficie frontal
ID
Nombre contorno
PT Profundidad de fresado
ZR Medida de referencia
Parámetro figura
XKM, YKM Centro de figura (coordenadas cartesianas)
A
Ángulo inicial (Referencia eje XK)
W Ángulo final (Referencia eje XK)
R Radio de curvatura (referencia: trayectoria del centro de
la ranura)
Q2 Sentido
 CW (en sentido horario)
 CCW (en sentido antihorario)
B Anchura
