5.15 Contornos en plano YZ
ICP pone a disposición en smart.Turn los siguientes contornos para el
mecanizado con el eje Y:
 contornos complejos que se definen con elementos de contorno
individuales
 Figuras
 Taladros
 Patrón de figuras y taladros
 Superficie individual
 Arista múltiple
Los elementos de contorno del plano YZ se acotan en coordenadas
cartesianas o polares. Se conmuta con una softkey (véase tabla). Para
la definición de un punto pueden mezclarse coordenadas cartesianas
y coordenadas polares.
Datos de referencia del plano YZ
Después de los datos de referencia sigue la definición de contorno con
elementos individuales de contorno.
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G309 al final de la descripción del contorno.
Softkeys para coordenadas polares
Conmuta el campo a la entrada del
ángulo W.
Conmuta el campo a la entrada del
radio P.

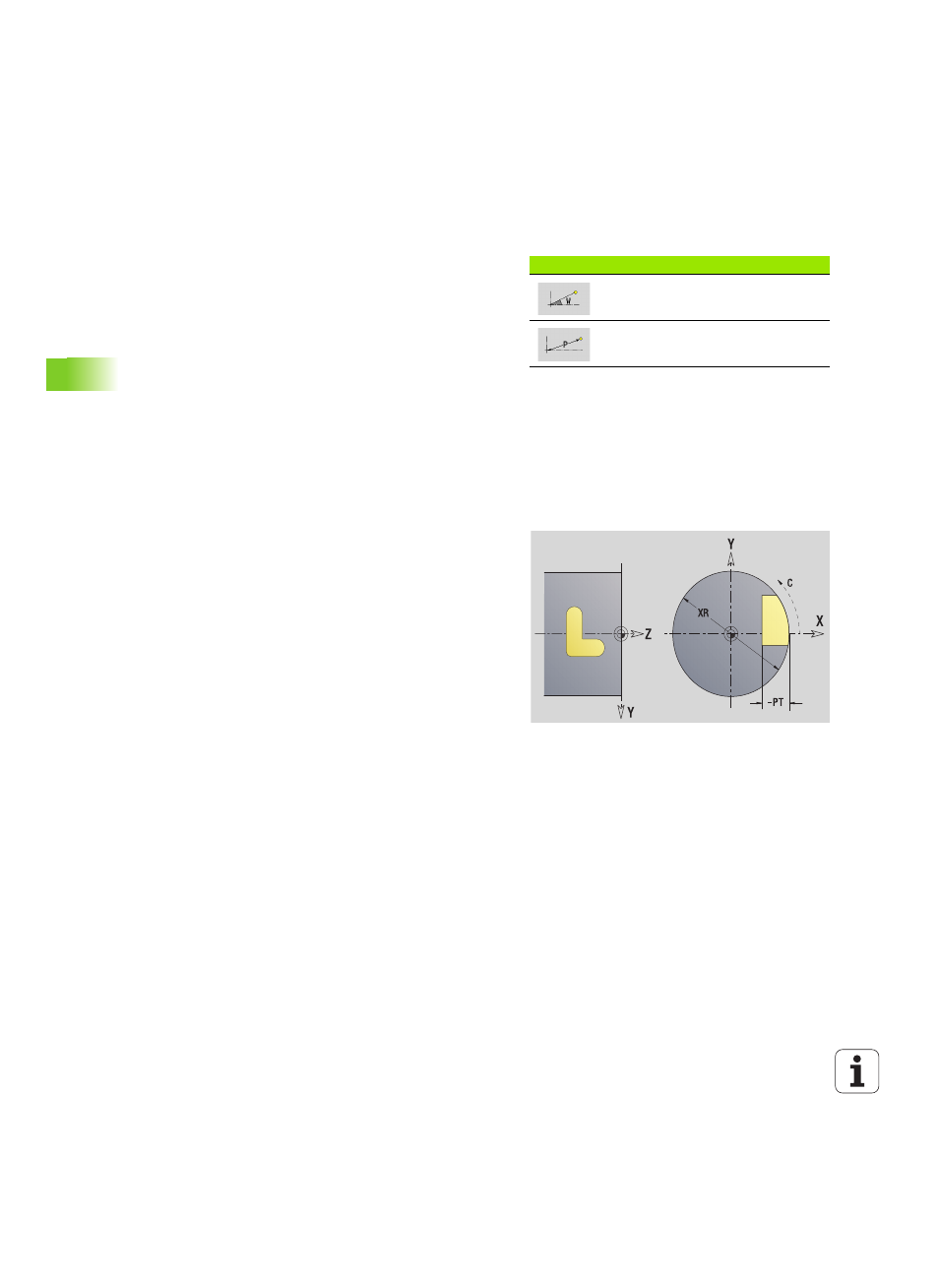

Datos de referencia del mecanizado por fresado
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
XR Diámetro de referencia
