314 Modo Teach-in (Aprendizaje)
4.8
Ciclos
de
fr
esado

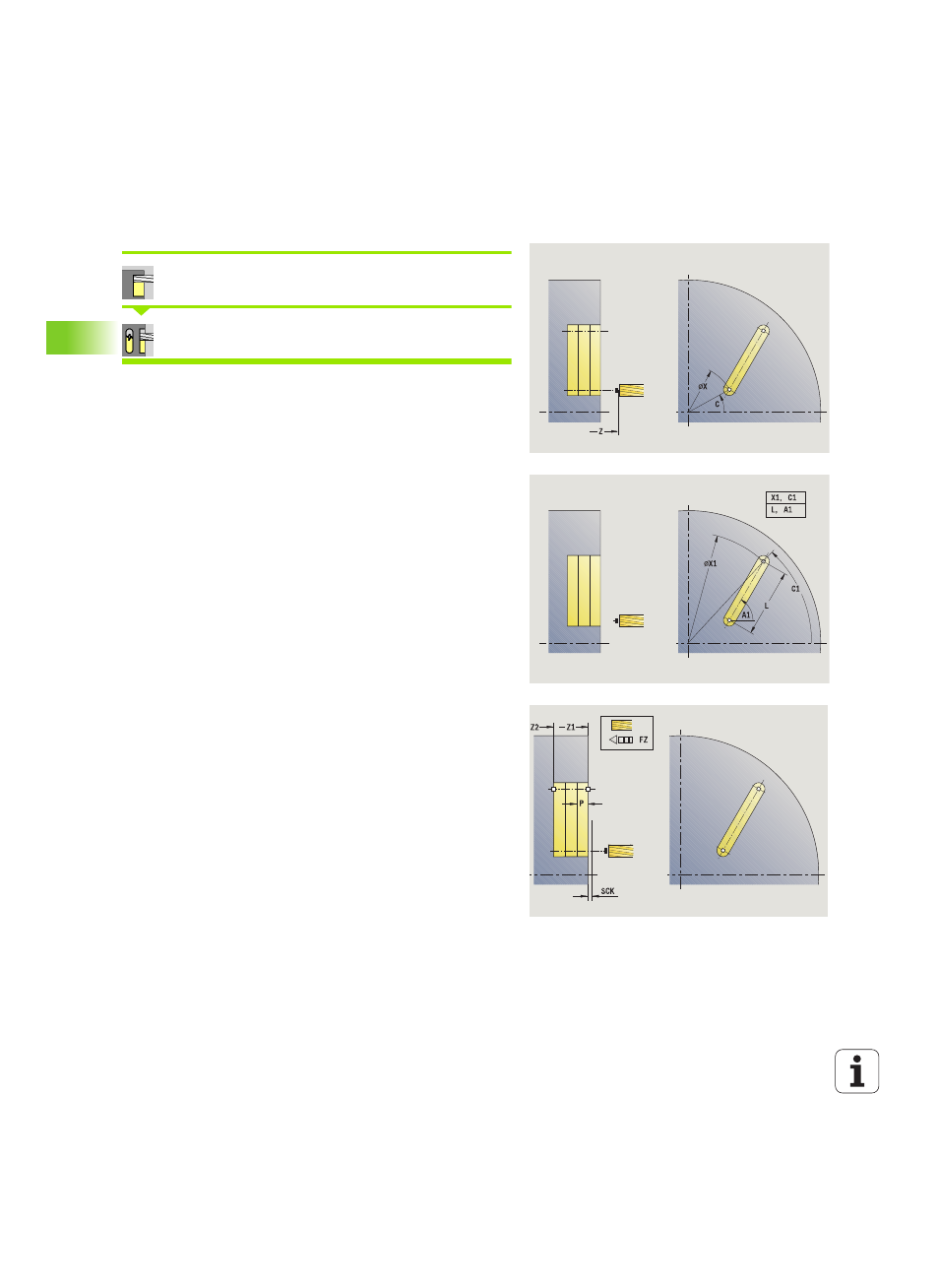

Ranura axial
Seleccionar Fresado
Seleccionar Ranura axial
El ciclo realiza una ranura en la superficie frontal. La anchura de la
ranura coincide con el diámetro de la fresa.
Tipo de mecanizado para acceso a la base de datos tecnológicos:
Fresado
Combinaciones paramétricas para posición y situación de la ranura:
 X1, C1
 L, A1
Parámetros de ciclo
X, Z
Punto de partida
C Ángulo de cabezal (posición del eje C)
X1 Punto destinol de ranura en X (cota de diámetro)
C1 Angulo del punto destino de ranura (por defecto: ángulo
del husillo C)
L Longitud de la ranura
A1 Angulo al eje X (por defecto: 0)
Z1 Arista superior de fresado (por defecto: punto de
arranque Z)
Z2 Fondo de fresado
P Profundidad de aproximación (por defecto: profundidad
total en una aproximación)
FZ Avance de alimentación (por defecto: avance activo)
SCK Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
WP Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)
 Accionamiento principal
 Contracabezal para el mecanizado de la cara posterior
