512 Base de datos de herramientas y de tecnología
7.
3
D
at
os
de
her
ramientas
7.3 Datos de herramientas
Parámetros generales de herramienta
Los parámetros indicados en la siguiente tabla existen para todos los
tipos de herramienta. Aquellos parámetros que dependen del tipo de
herramienta se explicarán en los otros capítulos.
Parámetros generales de herramienta
ID Número identificativo ID - Nombre de la herramienta, máx. 16
caracteres

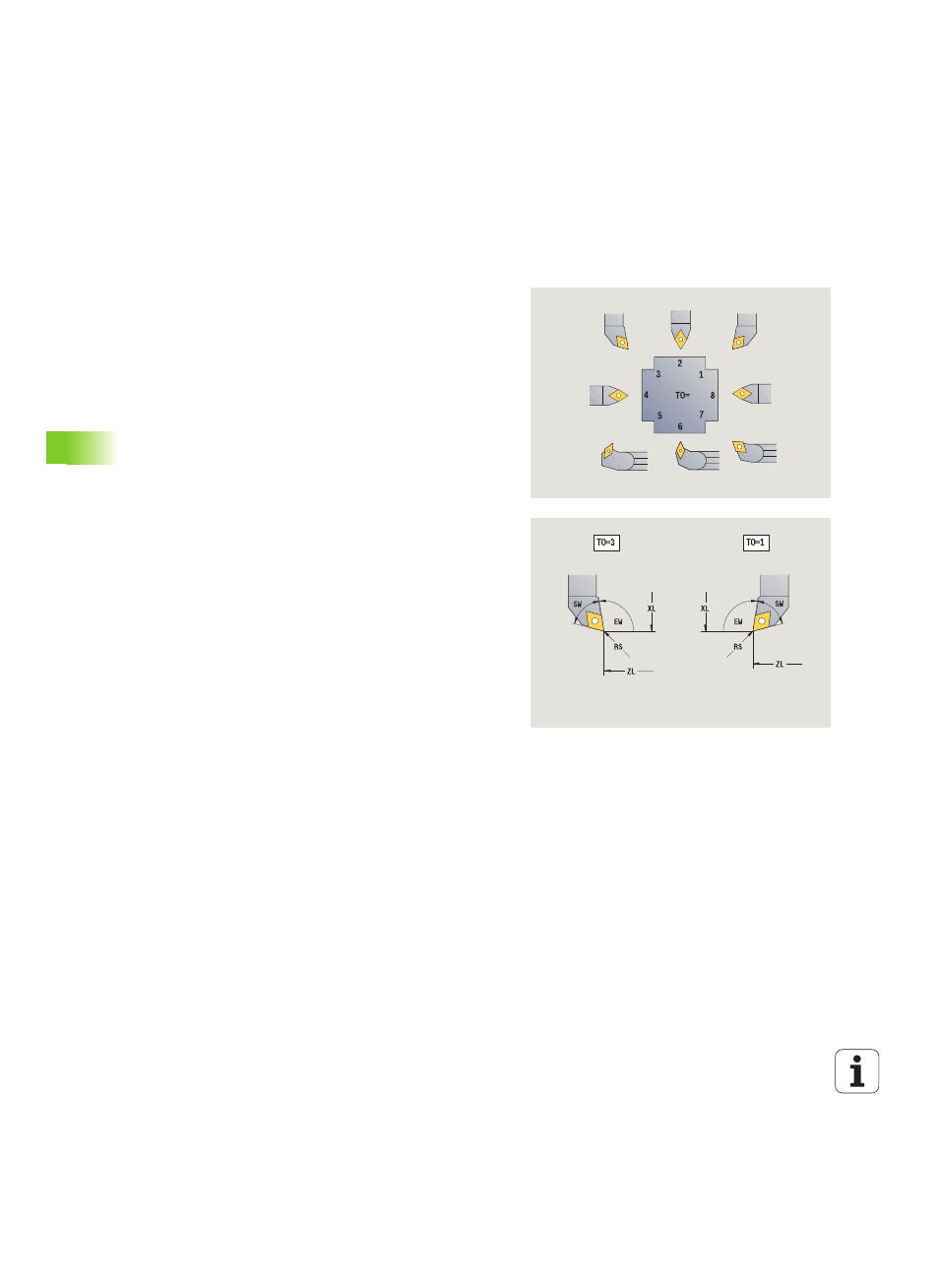

TO Orientación de la hta. (véase las cifras en la figura auxiliar)
XL Medida de ajuste en X
ZL Medida de ajuste en Z
DX Corrección de desgaste en X (Rango: –100 mm < DX < 100
mm)
DZ Corrección de desgaste en Z (Rango: –100 mm < DZ < 100
mm)
DS Corrección especial (Rango: -100 mm < DZ < 100 mm)
MD Sentido de giro (por defecto: no predefinido)
 3: M3
 4: M4
QT (referencia al) texto de la hta.
CW
(en
senti
do
horar
io)
Ángulo de pivotación C: Posición del eje C para la
determinación de la posición de trabajo de la herramienta
(función dependiente de la máquina)
SS Material de corte (Designación del material de corte para
acceder a la base de datos tecnológicos)
CK G96-Factor de corrección (por defecto: 1)
FK G95-Factor de corrección (por defecto: 1)
DK Factor de corrección Deep (por defecto: 1)
PLC Información adicional (véase en el manual de la máquina)
MT
Vida útil - Valor determinado para la gestión de la vida útil (por
defecto: no se indica)
MZ Número de piezas - Valor determinado para la gestión de la vida
útil (por defecto: no se indica)
RT Campo de indicación - Vida útil restante
RZ Campo de indicación - Nº de piezas restantes
HID Número de identificación: Nombre inequívoco del
portaherramientas (máx. 16 caracteres)
MTS Sistema de cambio manual
 0: recepción estándar
 1: Sistema de cambio manual
