HEIDENHAIN CNC PILOT 620/640 419
5.1
0 Element
o
s de cont
or
no en superficie lat
er

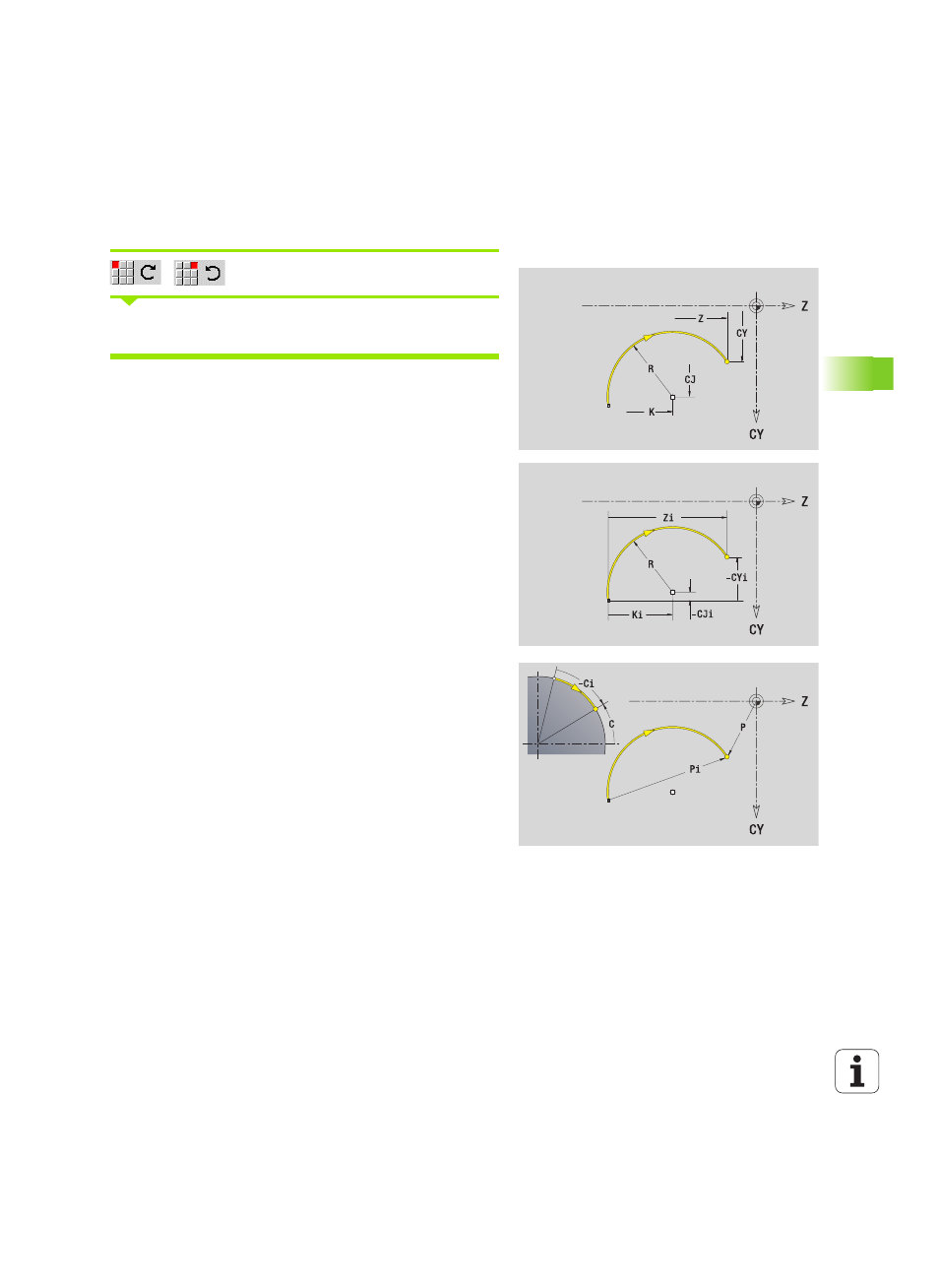

al Arco de círculo en superficie lateral
Seleccionar sentido de giro del arco de círculo
Acotar arco y definir la transición hacia el siguiente elemento de
contorno
En smart.Turn, ICP genera un G112 ó G113.
Parámetros
Z
Punto final
Zi Punto final incremental
CY Punto final como cota de trayectoria (referencia: diámetro
XS)
CYi Punto final incremental como cota de trayectoria
(referencia: diámetro XS)
P Punto final como radio polar
C Punto final polar -ángulo
Pi Punto final polar incremental (distancia punto inicial - punto
final)
Ci Punto final, incremental - ángulo (referido al punto inicial)
K Centro en Z
Ki Centro incremental en Z
CJ Centro como cota de trayectoria (referencia: diámetro XS)
CJi Centro incremental como cota de trayectoria (referencia:
diámetro XS)
PM Punto central arco de círculo polar
PMi Centro del arco de círculo polar, incremental (distancia
punto inicial - centro)
WM Centro arco de círculo polar - ángulo
WMi Centro del arco de círculo polar, incremental - ángulo
(referido al punto inicial)
R Radio
ANs Ángulo de tangente en el punto inicial
ANe Ángulo de tangente en el punto final
ANn Ángulo con el elemento siguiente
ANp Ángulo con el elemento precedente
L Long. de línea
F: véase atributos de mecanizado Página 377
