46 Introducción y nociones básicas
1.
7
Nociones
básicas

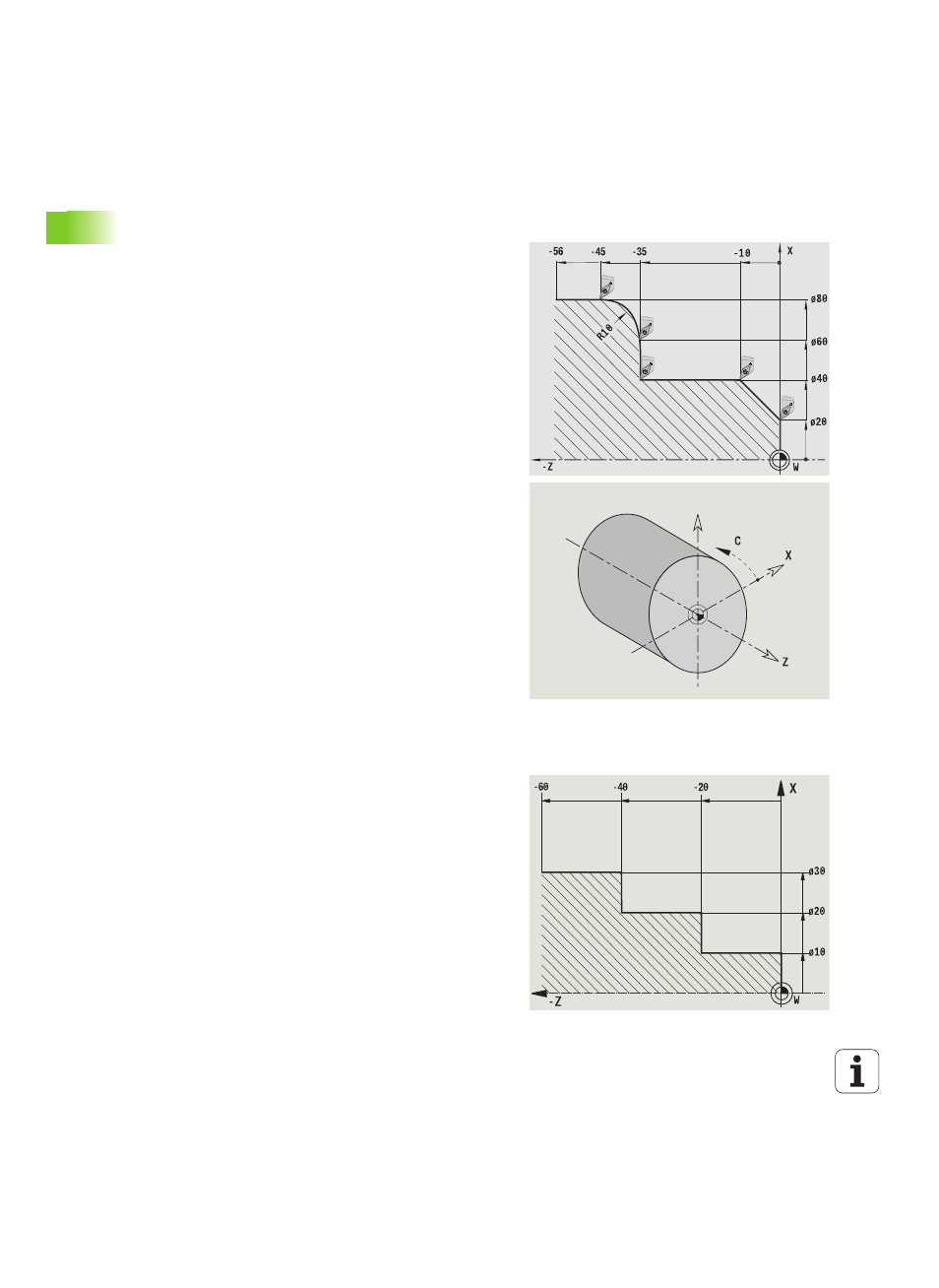

Sistema de coordenadas
El significado de las coordendas X, Y, Z, C está determinado en el DIN
66 217.
Las indicaiones de las coordenadas de los ejes principales X, Y y Z se
refieren al cero pieza. Las indicaciones angulares para el eje circular C
se refieren al "punto cero del eje C".
Con la denominación X y Z se describen posiciones en un sistema de
coordenadas bidimensional. Como se muestra en la imagen, la
posición de la punta de la herramienta queda descrita de manera
inequívoca por una posición X y una posición Z.
Entre los puntos programados, el CNC PILOT reconoce
desplazamientos lineales o circulares (interpolaciones). Se puede
programar el mecanizado de una pieza indicando coordenadas
sucesivas y desplazamientos lineales/circulares.
Al igual que en los desplazamientos también deberá describirse
completamente el contorno de una pieza mediante puntos de
coordenadas individuales y la indicación de si el desplazamiento es
lineal o circular.
Las posiciones se pueden especificar con una precisión de 1 µm
(0,001 mm). La indicación se realiza con esta misma precisión.
Coordenadas absolutas
Cuando las coordenadas de una posición se refieren al punto cero de
la pieza, se denominan coordenadas absolutas. Cada posición de una
pieza queda definida de manera inequívoca por coordenadas absolutas
(véase figura).
