HEIDENHAIN CNC PILOT 620/640 235
4.5
Ciclos
de
pr
ofundización

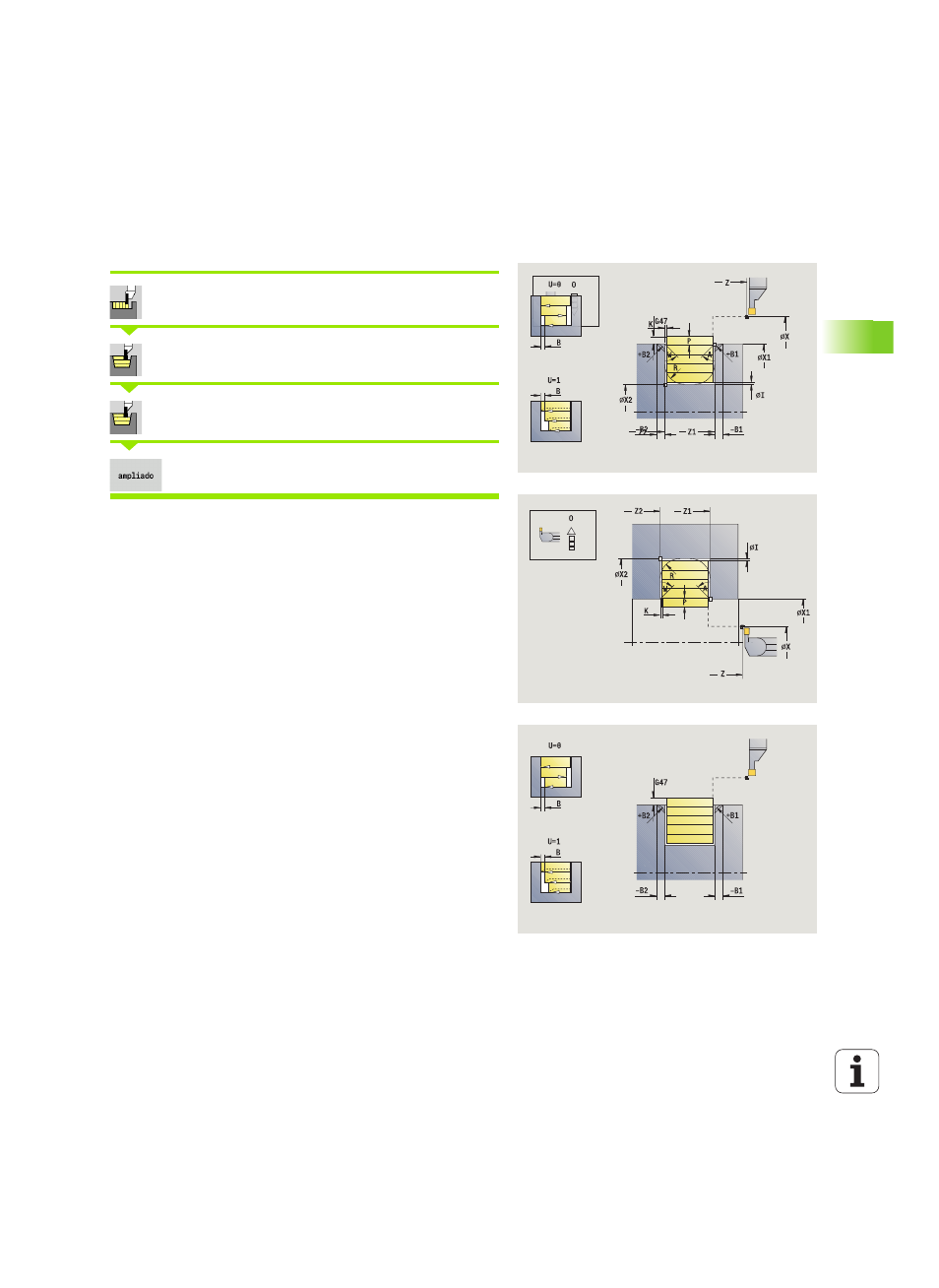

Ranurado radial en superficie lateral – modo
Ampliado
Seleccionar Ciclos de profundización
Seleccionar Ranurado en superficie lateral
Seleccionar Ranurado radial en superficie lateral
Activar la softkey Ampliado
Este ciclo mecaniza, teniendo presentes las sobremedidas, la zona
descrita por Punto de partida X/Punto inicial del contorno Z1 y
Punto final del contorno “Ranurado en superficie lateral” en
pág. 230).
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
P Profundidad de aproximación: profundidad máxima de
aproximación
O Avance de profundización (por defecto: avance activo)
I, K Sobremedida X, Z
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
B Anchura de decalaje (por defecto: 0)
U Torneado unidireccional (por defecto: 0)
 0: bidireccional
 1: unidireccional
G47 Distancia de seguridad (véase pág. 130)
