268 Modo Teach-in (Aprendizaje)
4.6 Ciclos de r
o
scado y entalladur
a

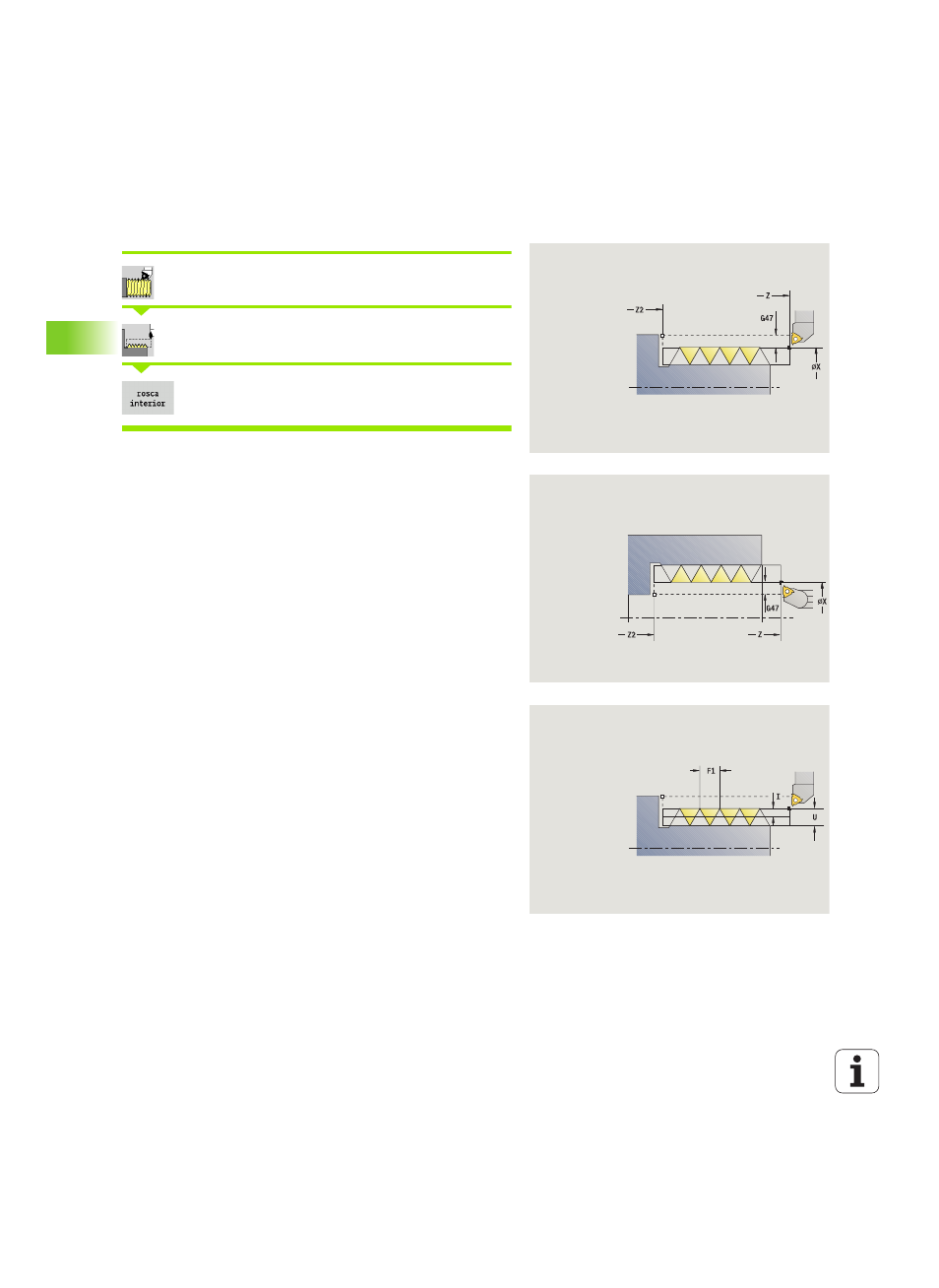

Ciclo de roscado (longitudinal)
Seleccionar Roscado a cuchilla
Seleccionar Ciclo de roscado
 Activada: Rosca interior
 Desactivada: Rosca exterior
El ciclo crea una rosca exterior o interior de una entrada con un ángulo
de flanco de 30º. La alimentación se realiza exclusivamente en la
"dirección X".
Parámetros de ciclo
X, Z
Punto inicial de la rosca
Z2 Punto final de la rosca
F1 Paso de roscado (= avance)
U Profundidad de rosca - sin entrada:
 Rosca exterior: U=0.6134*F1
 Rosca interior: U=–0.5413*F1
I Alimentación máxima
 I<U: primer corte con "I"; cada corte sucesivo:
Reducción de la profundidad de corte
 I=U: un corte
 Sin datos: I se calcula a partir de U y F1
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
GV Modo de profundizac.
 0: sección de arranque de viruta constante
 1: alimentación constante
 2: con subdivisión del corte de material restante
 3: sin subdivisión del corte de material restante
 4: como MANUALplus 4110
GH Tipo de desviación
 0: sin decalaje
 1: desde izquierda
 2: desde derecha
 3: alternando izquierda/derecha
