HEIDENHAIN CNC PILOT 620/640 397
5.7
Descr
ipciones
de
la
pieza
en
br
ut
o 5.7 Descripciones de la pieza en
bruto
En el smart.Turn las formas estándares "barra" y "tubo" se describen
con una función G.

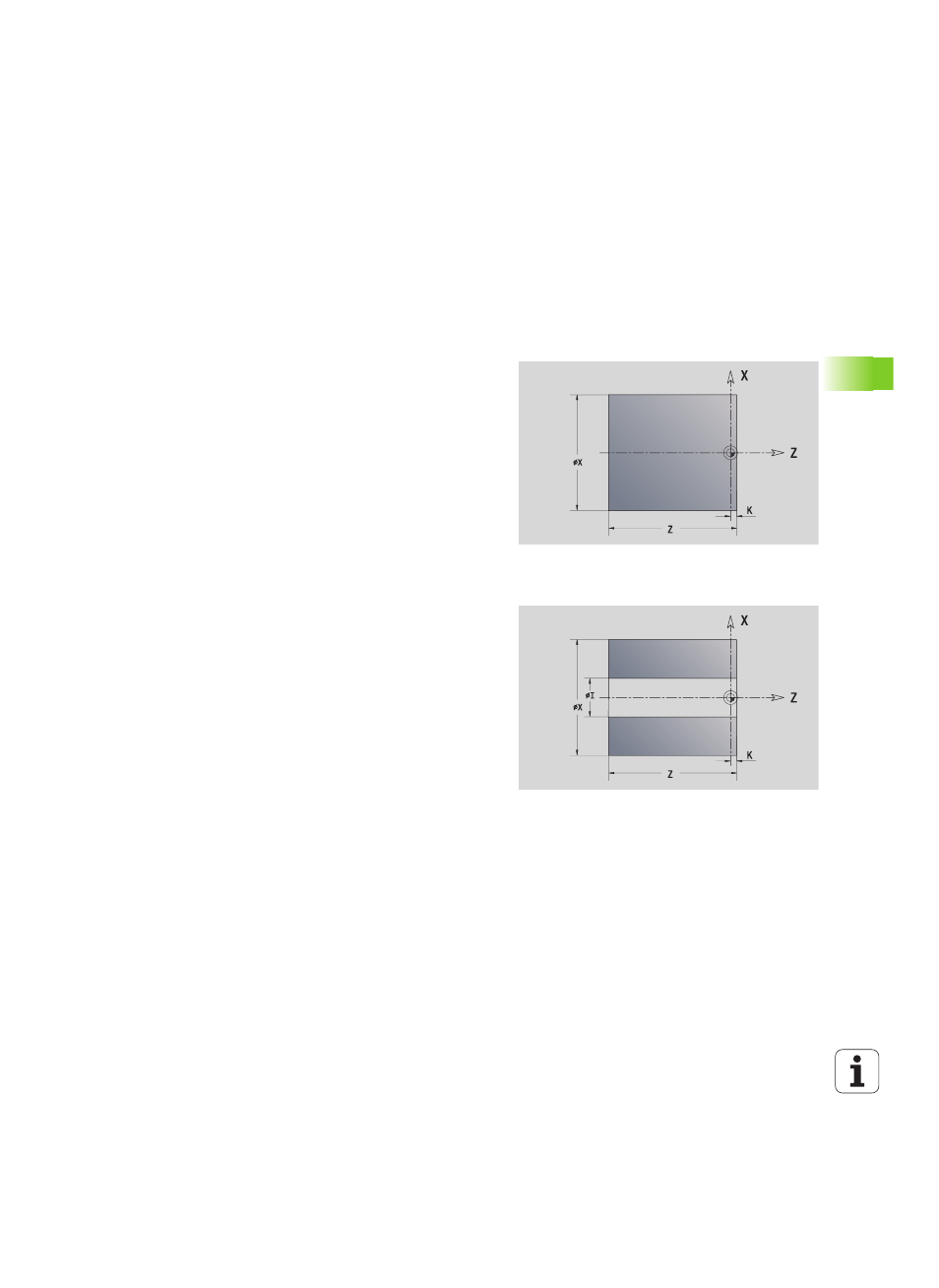

Forma de pieza en bruto "barra"
La función describe un cilindro.
En smart.Turn, ICP genera un G20 dentro del apartado PIEZA EN
BRUTO.
Forma de pieza en bruto "tubo"
La función describe un cilindro hueco.
En smart.Turn, ICP genera un G20 dentro del apartado PIEZA EN
BRUTO.
Parámetros
X Diámetro del cilindro
Z Longitud de la pieza en bruto
K Arista derecha (distancia entre punto cero de pieza y arista
derecha)
Parámetros
X Diámetro del cilindro hueco
Z Longitud de la pieza en bruto
K Arista derecha (distancia entre punto cero de pieza y arista
derecha)
I Diámetro interior
