458 Programación ICP
5.14 Cont
or
nos del plano XY
Superficie individual en plano XY

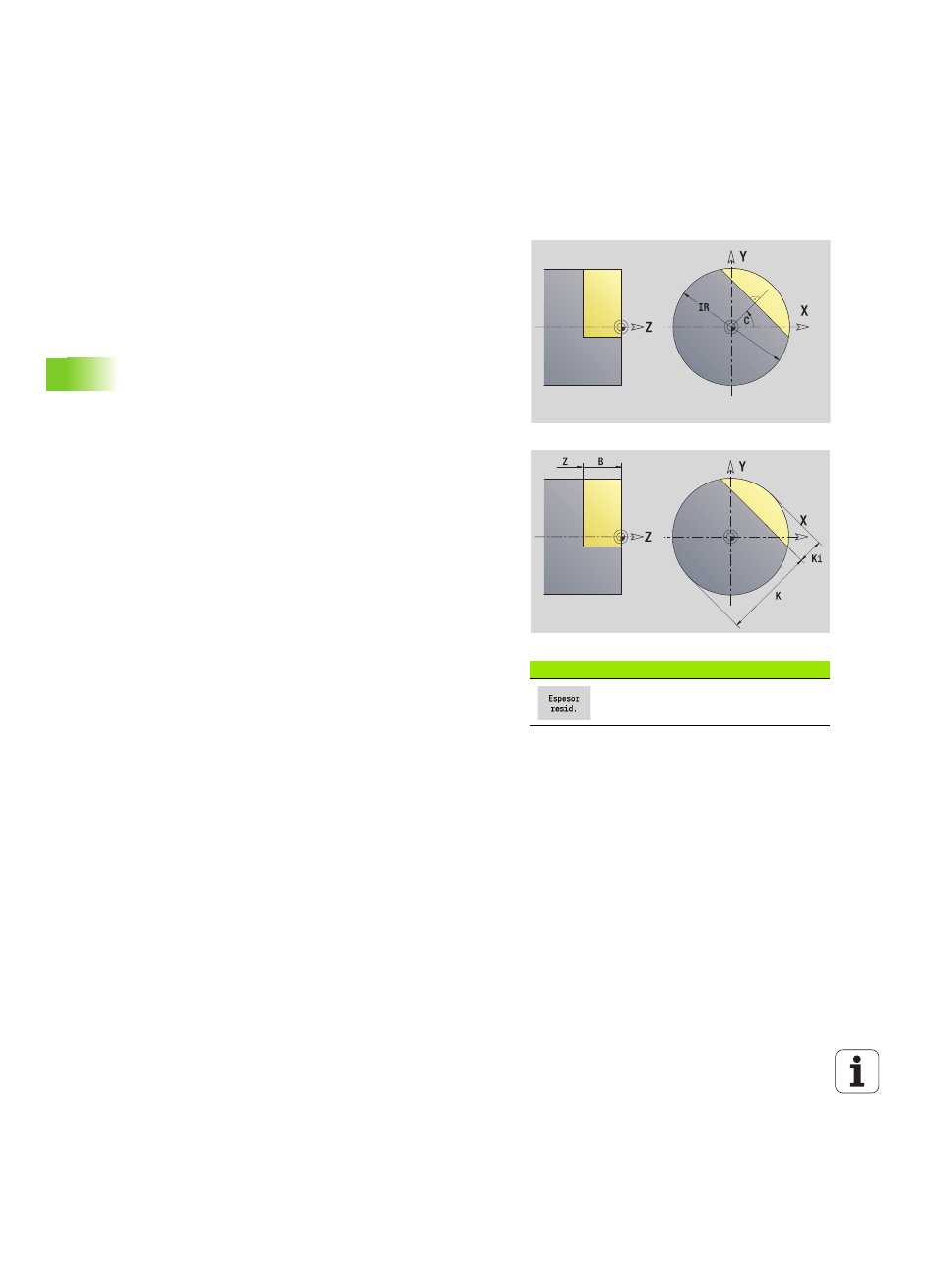

La función define una superficie en el plano XY.
La conmutación entre profundidad (Ki) y espesor residual (K) se realiza
con softkey (véase tabla a la derecha).
La cota de referencia ZR y el diámetro de limitación IR se puede
determinar con la función "seleccionar plano de referencia" (véase
pág. 422).
ICP genera:
 la identificación de apartado STIRN con los parámetros diámetro de
limitación, cota de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con el parámetro nombre de contorno
 un G376 con los parámetros de la superficie individual.
 un G309.
Softkey
Conmuta el campo a la entrada del
espesor residual K.
Datos de referencia de la superficie indiv.
ID
Nombre contorno
C Ángulo de cabezal (ángulo de posición del plomo de
superficie)
IR Diámetro de limitación
Parámetros de la superficie indiv.
Z
Arista de referencia
Ki Profundidad
K Espesor sobrante
B Anchura (referencia: cota de referencia ZR)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
