HEIDENHAIN CNC PILOT 620/640 465
5.15
Cont
or
nos
en
plano
YZ

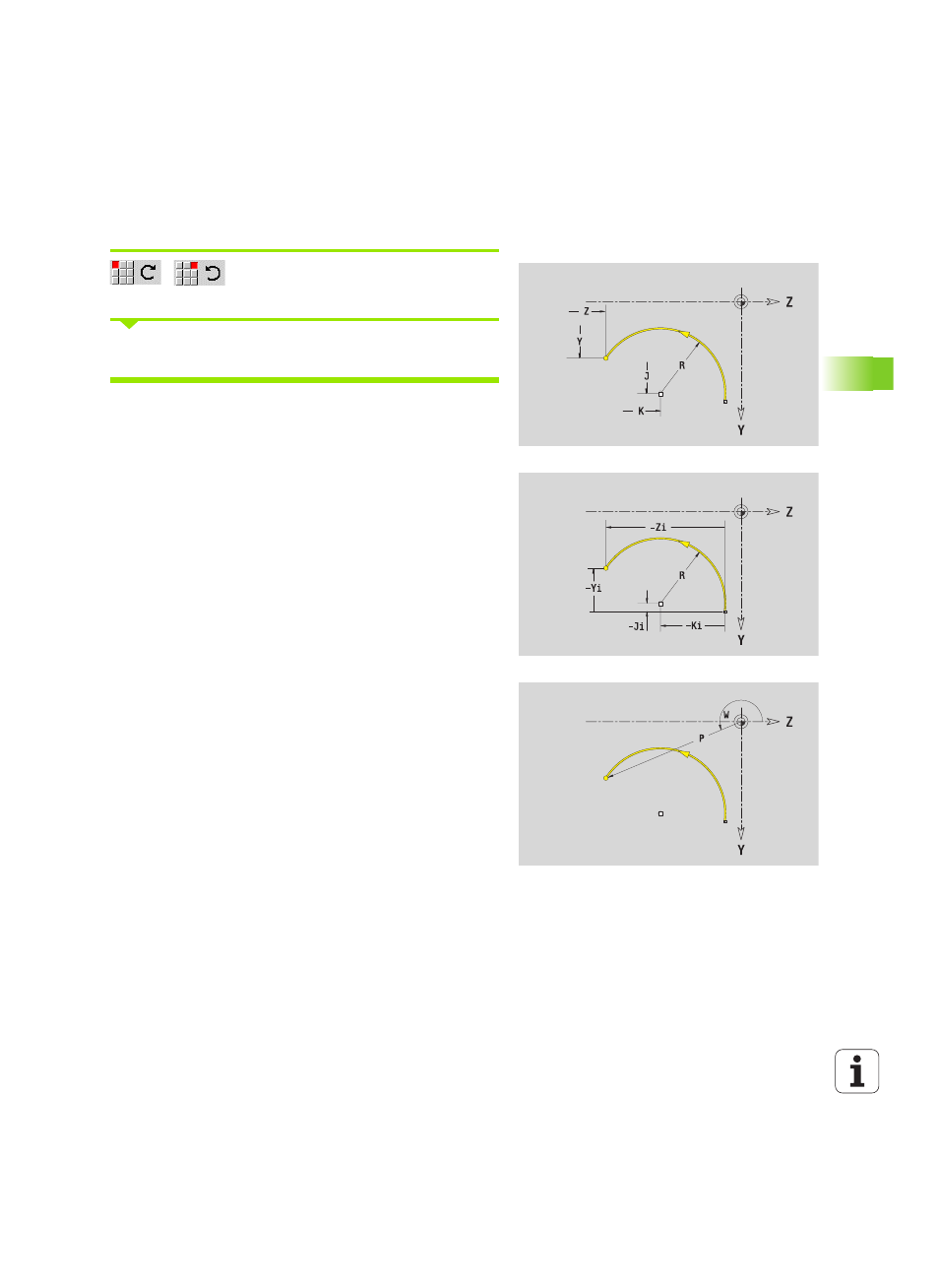

Arco de círculo plano YZ
Seleccionar sentido de giro del arco de
círculo
Acotar arco y definir la transición hacia el siguiente elemento de
contorno
En smart.Turn, ICP genera un G182 ó G183.
Parámetros
Y, Z
Punto final (final del arco del círculo)
Yi, Zi Punto final incremental (distancia punto inicial - punto final)
P Punto final polar (cota de radio)
Pi Punto final polar incremental (distancia punto inicial - punto
final)
W Punto final polar -ángulo
Wi Punto final, incremental - ángulo (referido al punto inicial)
J, K Centro del arco de círculo
Ji, Ki Centro del arco de círculo incremental (distancia del punto
inicial - centro en dirección X, Z)
PM Punto central arco de círculo polar
PMi Centro del arco de círculo polar, incremental (distancia
punto inicial - centro)
WM Centro arco de círculo polar - ángulo
WMi Centro del arco de círculo polar, incremental - ángulo
(referido al punto inicial)
R Radio
ANs Ángulo de tangente en el punto inicial
ANe Ángulo de tangente en el punto final
ANp Ángulo con el elemento precedente
ANn Ángulo con el elemento siguiente
F: véanse atributos de mecanizado Página 377
