Grabado axial
El ciclo "Grabado radial" graba secuencias de caracteres dispuestos
lineal o polarmente en la superficie frontal. Tabla de caracteres y otras
informaciones: véase pág. 349.
El punto inicial de la secuencia de caractereres se define en el ciclo. Si
no se define ningún punto inicial, el ciclo se inicia en la posición de
herramienta actual.
También se puede grabar una palabra escrita con varias llamandas.
Para ello, en la primera llamada especificar el punto inicial. El resto de
llamadas se programan sin punto inicial.
Parámetros:
X Punto inicial (medida del diámetro): Posicionamiento previo de
la herramienta
Z Punto inicial: Posicionamiento previo de la herramienta
C Ángulo del cabezal: Posicionamiento previo del cabezal de la
pieza
TX Texto que se debe grabar
NF Número del caracter: Código ASCII del signo a grabar
Z2 Punto final Posición Z, a la que se aproxima para el grabado
X1 Punto inicial (polar) primer caracter
C1 Ángulo inicial (polar) primer caracter
XK Punto inicial (cartesiano) primer caracter
YK Punto inicial (cartesiano) primer caracter
H Altura caracter

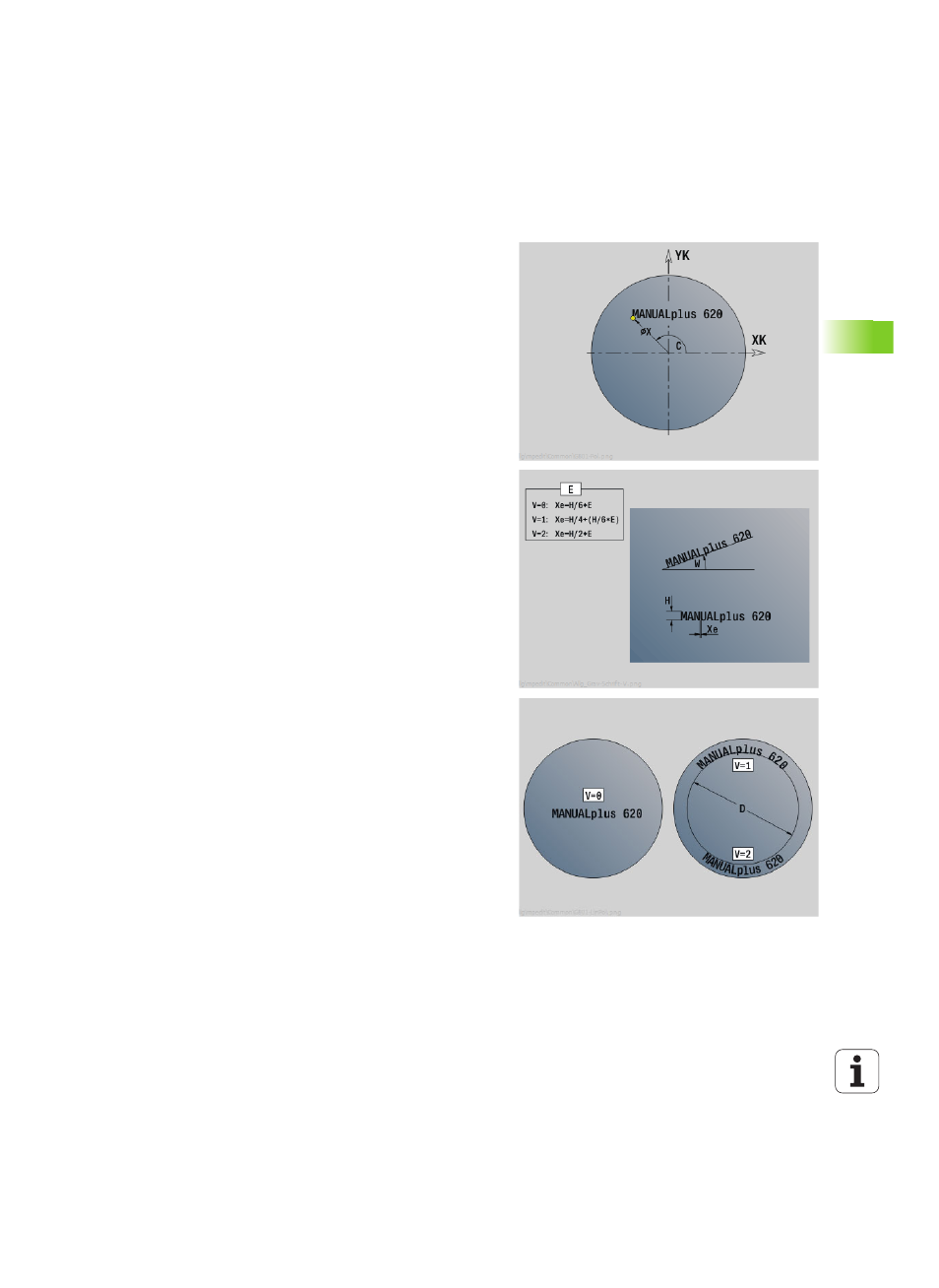

E Factor de distancia (cálculo: véase imagen)
T Número de puesto de revólver
G14 Punto de cambio de herramienta (véase pág. 130)
ID
Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
W Ángulo de inclinación de la secuencia de caracteres
FZ Factor de avance de penetración (avance de penetración =
avance actual * F)
V Ejecución lineal, doblada arriba o abajo
D Diámetro de referencia
