Ejemplos de mecanizado de patrones

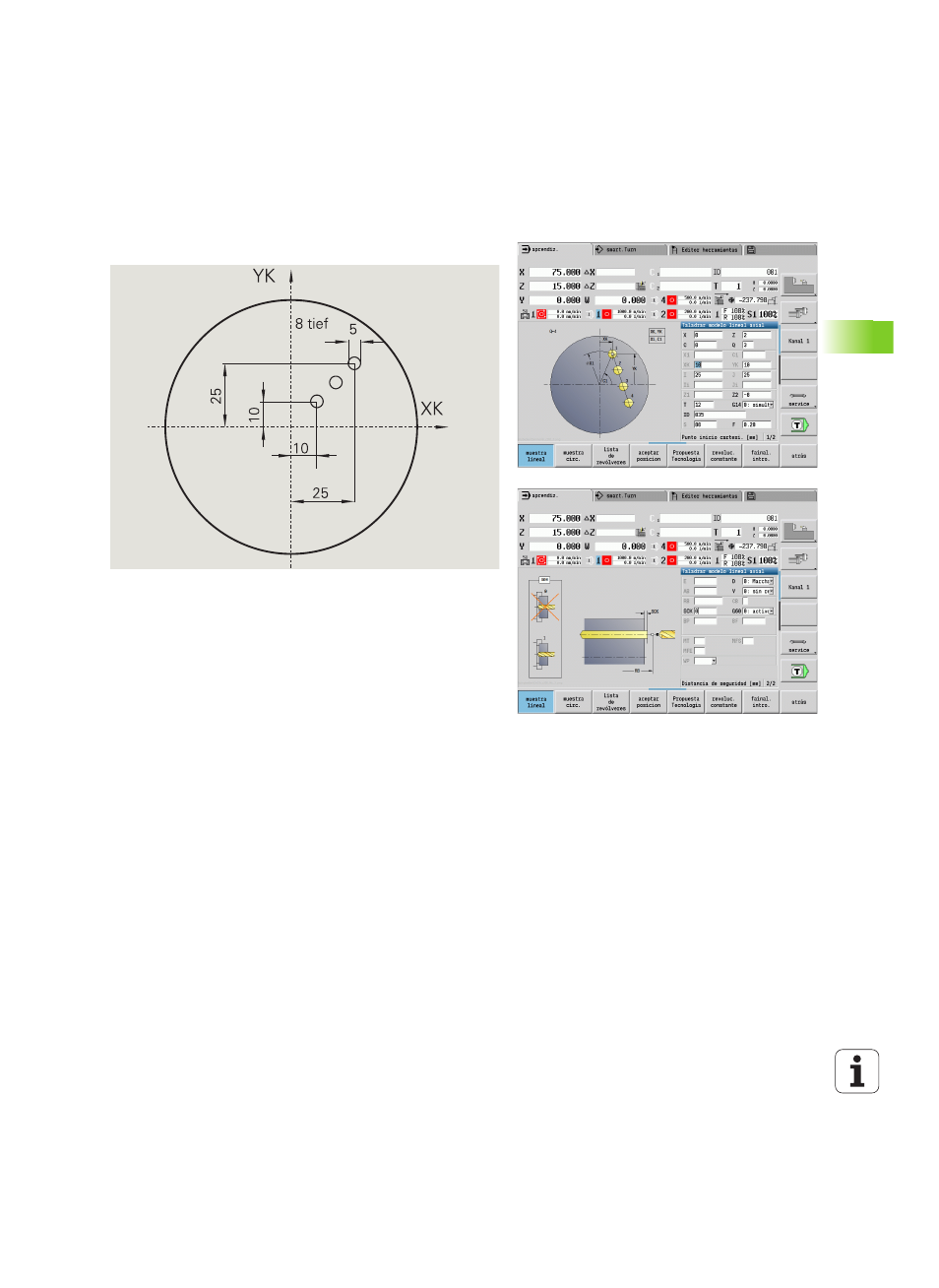

Patrón lineal de taladros en superficie frontal
En la superficie frontal se mecaniza un patrón lineal de taladros con el
ciclo de taladrado axial. Para este mecanizado son imprescindibles
un cabezal posicionable y herramientas motorizadas.
Se indican las coordenadas del primer y último taladro, así como el
número de taladros. En el taladrado se indica sólo la profundidad.
Werkzeugdaten
 WO = 8 – Orientación de la herramienta
 DV = 5 – Diámetro de taladro
 BW = 118 – Ángulo de la punta
 AW = 1 – La herramienta es motorizada
