Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
5.2.3 Reemplazo de fusibles
NOTA: Si fuese necesario reemplazar los fusibles, éstos se encuentran en la
placa de alimentación (#8-3). Existen dos fusibles primarios (de 1 Amp., 600
V) en el área de la placa de alimentación perpendicular a la placa del proce-
sador principal. Existe además un fusible secundario (de 0,1 Amp., 250 V) en
el área de la placa de alimentación paralela a la placa del procesador
principal.Extraiga las cubiertas plásticas para reemplazar los fusibles. Puede
que sea necesario extraer el montaje de acero del chasis (#8-8) para acceder
al fusible secundario. La imagen de la derecha muestra el módulo de control
una vez extraído el montaje del chasis.
5.2.4 Opciones de devolución del módulo de control
Existen cuatro opciones a considerar cuando necesite devolver los componentes del módulo de control para su
reparación/reemplazo. Al efectuar la devolución, utilice la Autorización de Devolución de Materiales (RMA), tal
como se explica en la Sección 2.6.2 Utilice los siguientes lineamientos para determinar cuál es el proceso de
devolución apropiado de acuerdo a la configuración de su módulo de control existente.
Si su actuador está configurado con:
A. Conjunto de placas estándar
El conjunto de placas estándar del módulo de control incluye la placa
de alimentación (#8-3), la placa del procesador principal (#8-4) y la
placa del panel de control Accutronix (placa del ACP) (#8-24). Si su
MX está configurado con un módulo de control con un conjunto de
placas estándar, devuelva el módulo de control completo utilizando el
procedimiento de RMA que se detalla en la Sección 2.6.2.
5-12
Flow Control Division
Limitorque Actuation Systems
8-3
8-4 8-24
8-26
8-5
(Placa de
alimentaciÛn)
(Placa del
procesador
principal) Placa del ACP
(montada dentro
de la cubierta del ACP)
(El cable cinta se
muestra conectado
a las placas)
Fusible
secundario
Fusibles
primarios

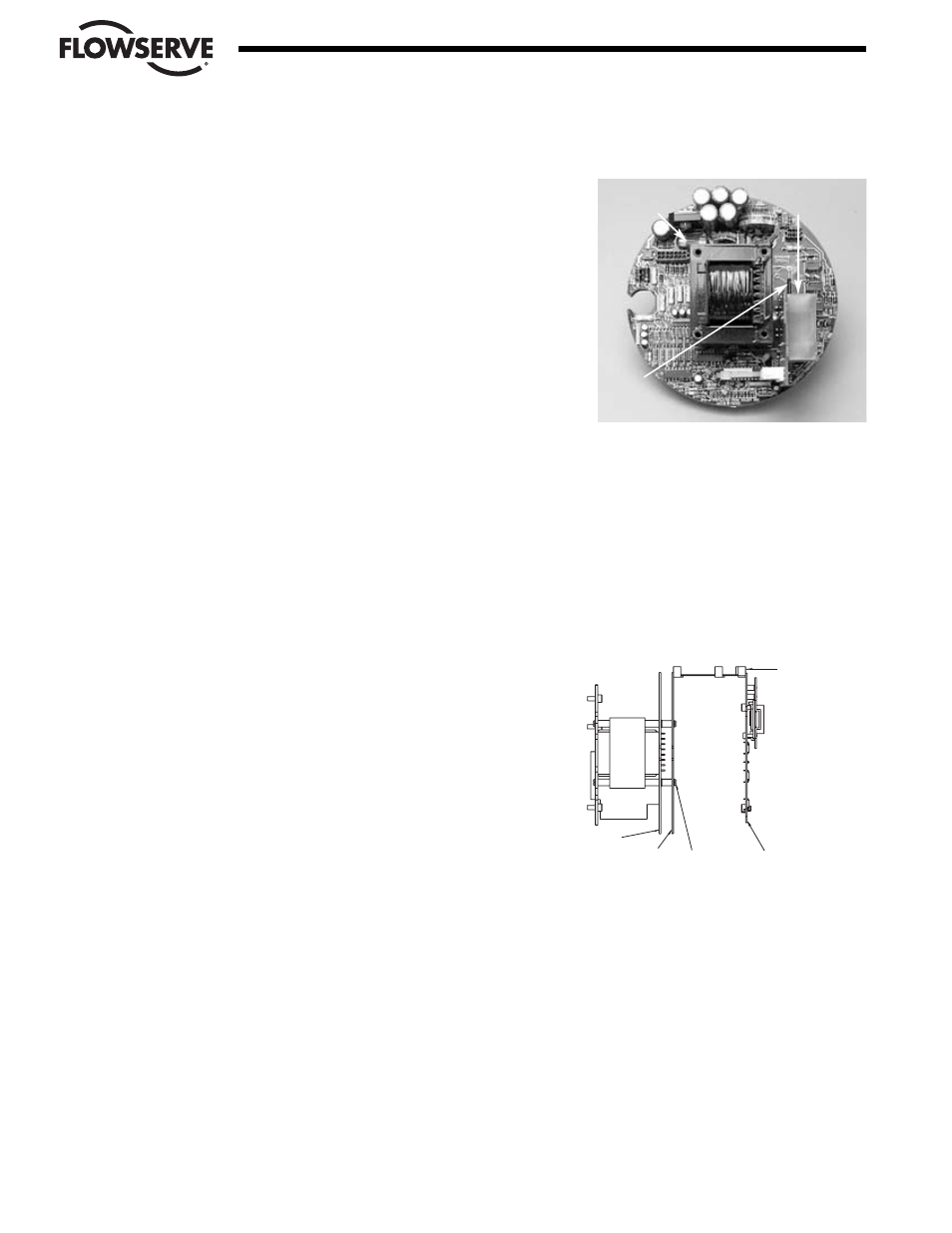

Figura 5.4 Conjunto de placas estándar
Puente de conex-
ión de voltaje
Figura 5.3 Ubicación de fusibles y puente de
conexión de voltaje
