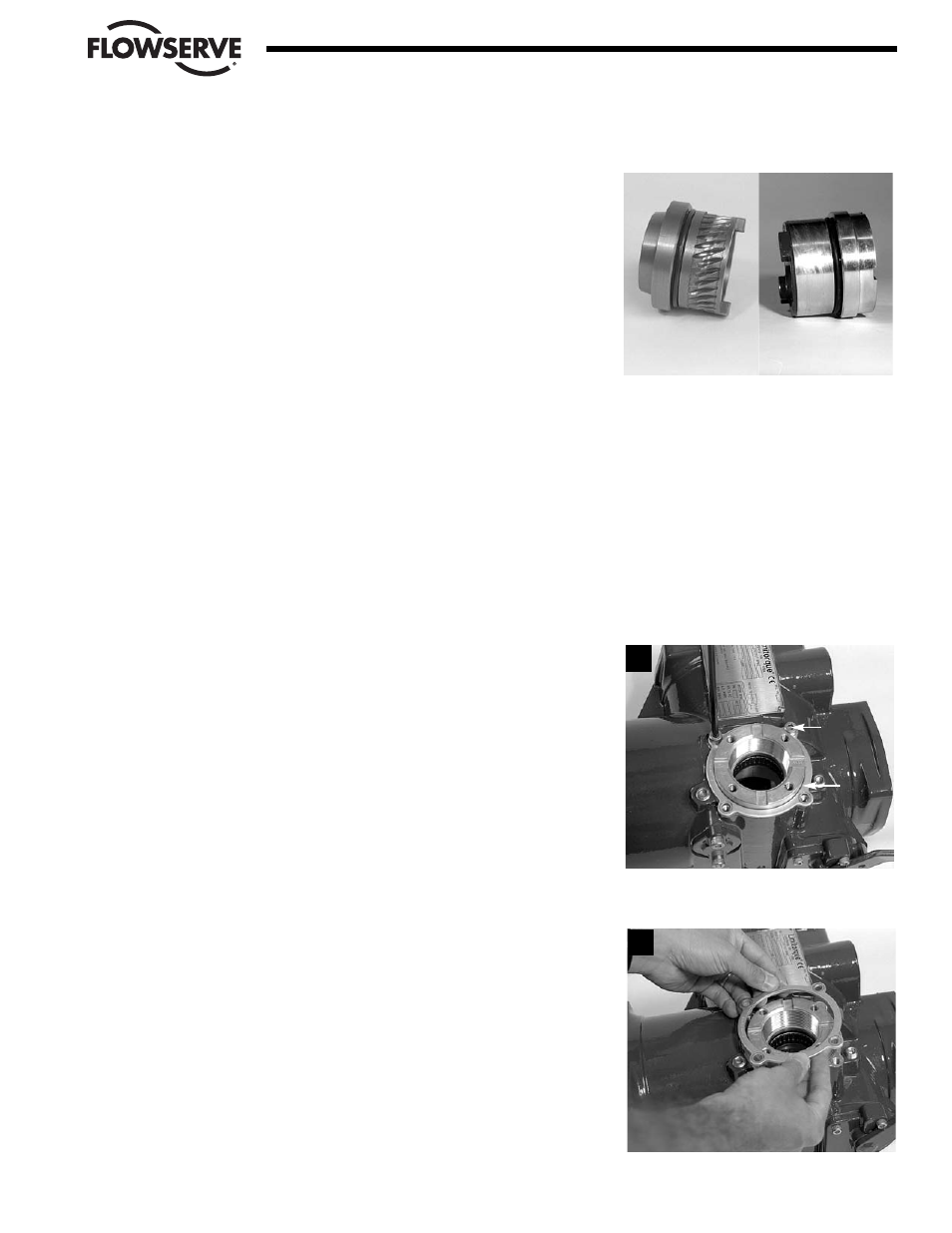

4.14.1 Desmontaje
EXTRAIGA PRIMERO
1. El volante montado en la parte superior (#1-8) o el volante montado
lateralmente (submontaje #13). (Consulte la Sección 4.3.1 o la
Sección 4.4.1.)
NOTA: Antes de extraer el volante y el montaje del adaptador del volante,
gire el volante a aproximadamente 45, para que la palanca del
desembrague se acople completamente, lo cual permitirá un fácil
desmontaje del montaje del volante..
Los procedimientos de montaje del adaptador del volante y del engranaje
helicoidal del volante son intercambiables. Las piezas dentro del montaje
son las mismas, con excepción del adaptador del volante (#12-1) y del
adaptador del engranaje helicoidal del volante (#12-1). El montaje del
adaptador del volante se utiliza cuando se coloca el volante en la parte
superior. El montaje del engranaje helicoidal del volante se utiliza cuando
se coloca el volante lateralmente.
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas
mecánicas peligrosas durante el desmontaje de un submontaje. Para evitar
lesiones, desconecte todas las fuentes de alimentación del actuador antes de extraer
el montaje del adaptador del volante. Las fuentes de alimentación pueden incluir:
alimentación principal o alimentación de control.
Extraiga los cuatro tornillos (#1-33) de la placa de retención (#1-32).
PASO 2
Levante y separe la placa de retención (#1-32).
4-55
Flow Control Division
Limitorque Actuation Systems
1
2
1-33
1-32
daptador del engranaje
helicoidal del volante
(12-1) Adaptador del volante
(12-1)
