Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
5.8.1 Desmontaje
EXTRAIGA PRIMERO
1. Extraiga el motor (submontaje #4). (Consulte la Sección 4.1.1)
2. Extraiga el panel de control Accutronix (submontaje #7). (Consulte la Sección 5.1.1)
3. Extraiga el módulo de control (submontaje #15). (Consulte la Sección 5.4.1)
4. Extraiga el módulo del contactor (submontaje #8). (Consulte la Sección 5.5.1)

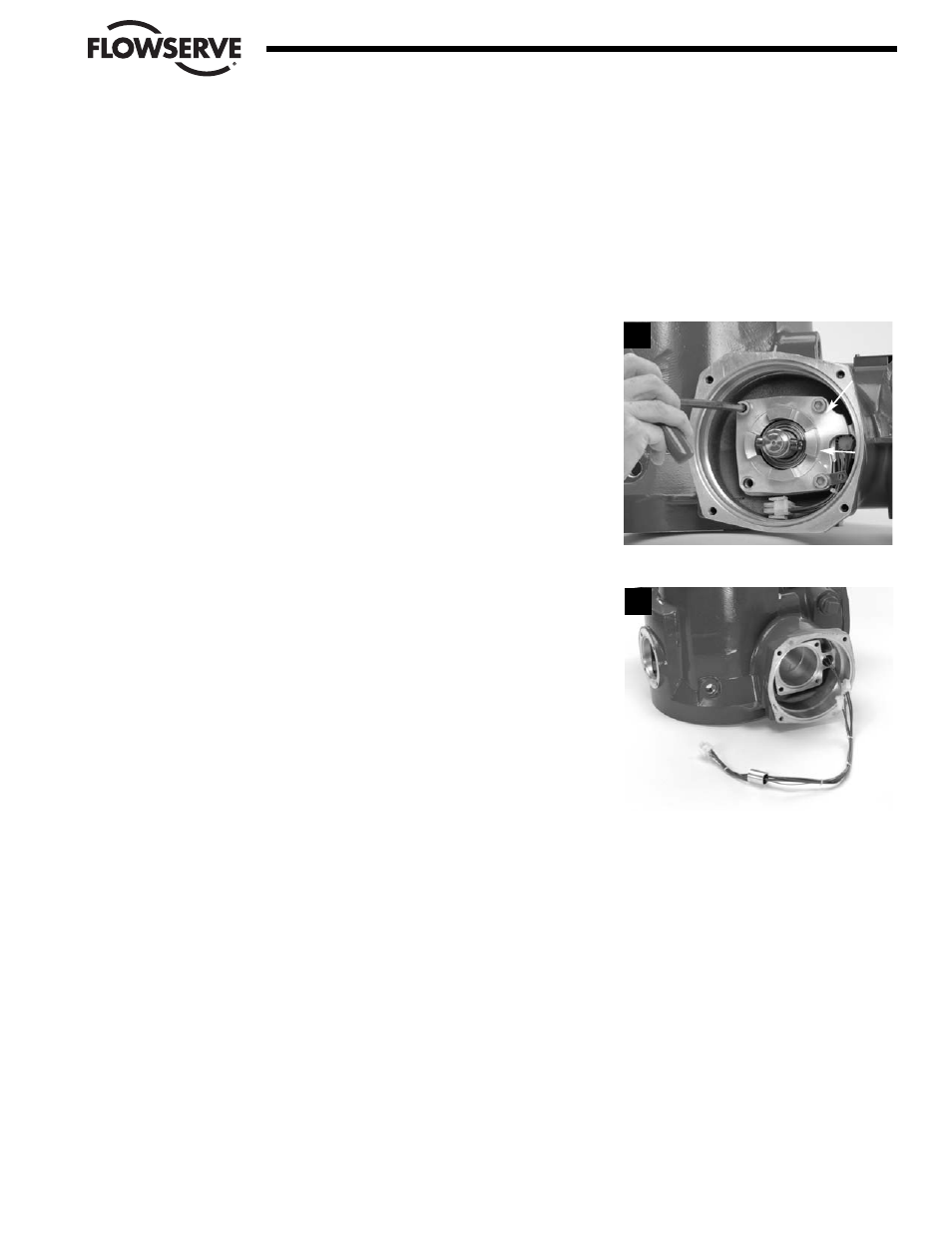

PASO 1
Si el montaje del eje helicoidal (submontaje #3) aún está ensamblado en la
unidad, extraiga los cuatro tornillos (#3-9) y gire el capuchón en sentido
contrario a las agujas del reloj (CCW) para girar la lengüeta del capuchón y
alejarla del sello de plomo del motor.
PASO 2
Extraiga el mazo de cables del motor desenroscando el mazo hacia atrás a
través del alojamiento y extrayéndolo del extremo del motor. Haga palanca para
extraer los tres conectores a través del orificio/de la ranura del alojamiento, uno
por vez.
5-33
Flow Control Division
Limitorque Actuation Systems
1
saliente del
capuchón
sello de
plomo
del
motor
2
