Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.5 Volante montado lateralmente, con
accesorio de engranaje cilíndrico (SGA) (MX-40,85 y 140)
Tabla 4.8 – Lista de piezas del volante montado lateralmente (MX-40)
Número de pieza Descripción Cantidad.
13-1 Eje helicoidal del volante 1
13-2 Placa del adaptador 1
13-3 Cojinete de bolas 1
13-6 Junta tórica 1
13-7 Pasador 1
13-8 Cojinete de bolas 1
13-9 Tornillo de capuchón de la cabeza de enchufe M8x25 4
13-10 Volante montado lateralmente 1
13-11 Cojinete de agujas 3
13-12 Engranaje de entrada del volante 1
13-13 Capuchón del adaptador 1
13-14 Piñón de entrada del volante 1
13-15 Anillo del cuadrante 1
13-16 Espaciador de junta tórica 1
13-17 Clavija 1
13-18 Pasador 1
13-19 Junta tórica 1
13-20 Tornillo de capuchón de la cabeza de enchufe M8x20 4

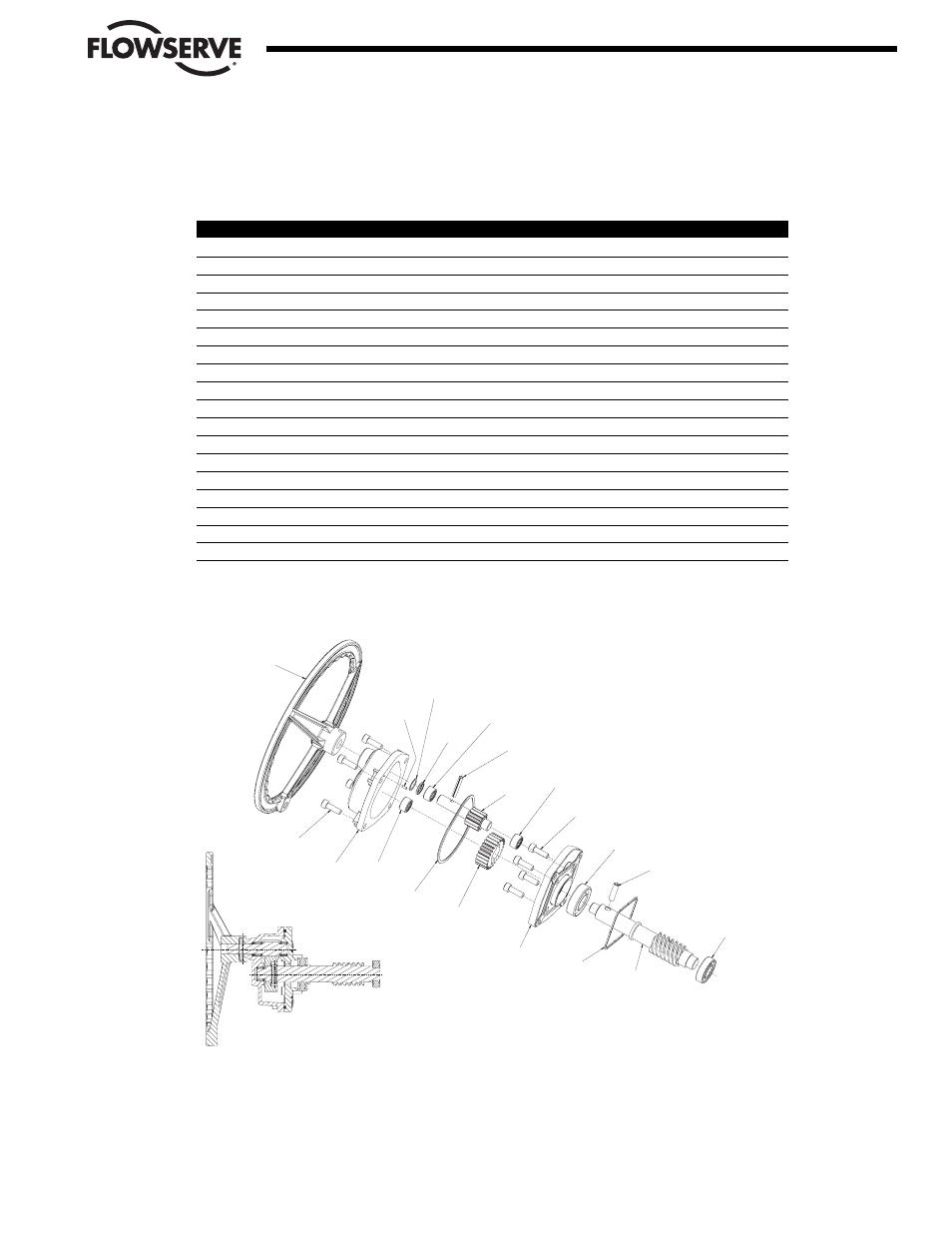

Figure 4.8 – Volante montado lateralmente, con accesorio de engranaje cilíndrico (SGA) (MX-40)
4-17
Flow Control Division
Limitorque Actuation Systems
13-8
13-1
13-6
13-7
13-2
13-3
13-9
13-11
13-12
13-14
13-18
13-19
13-13 13-11
13-11
13-15
13-17
13-20
13-16
13-10
