Tabla 4.11 – Lista de piezas de la base de empuje tipo A1 (MX-10, 20, 40 y 140)
Número. Descripción Cantidad. Cantidad.) Cantidad. Cantidad.
de pieza (MX-10) (MX-20) (MX-40 (MX-40)
10-1 Alojamiento de la base de empuje 1 1 1 1
10-2 Piloto de empuje (roscado en MX-40) 1 1 1 1
10-3 Tuerca de empuje (A1 o A1E) 1 1 1 1
10-6 Tornillo de capuchón de la cabeza de enchufe 1 1 No disponible 2
10-7 Arandela 1 1 No disponible 2
10-8 Tapón de tubo 1 No disponible No disponible No disponible
10-10 Tornillo de capuchón de la cabeza de enchufe 4 4 4 1
10-10 Tornillos de capuchón de cabeza hexagonal No disponible No disponible No disponible 2
10-11 Accesorio para engrase 1 1 1 4
10-12 Cojinete de empuje 2 2 2 2
10-13 Arandela de empuje 4 4 4 1
10-14 Anillo del cuadrante 1 1 No disponible No disponible
10-15 Junta tórica 1 1 1 No disponible
10-16 Anillo del cuadrante 1 1 1 8
10-17 Junta No disponible No disponible 1 1

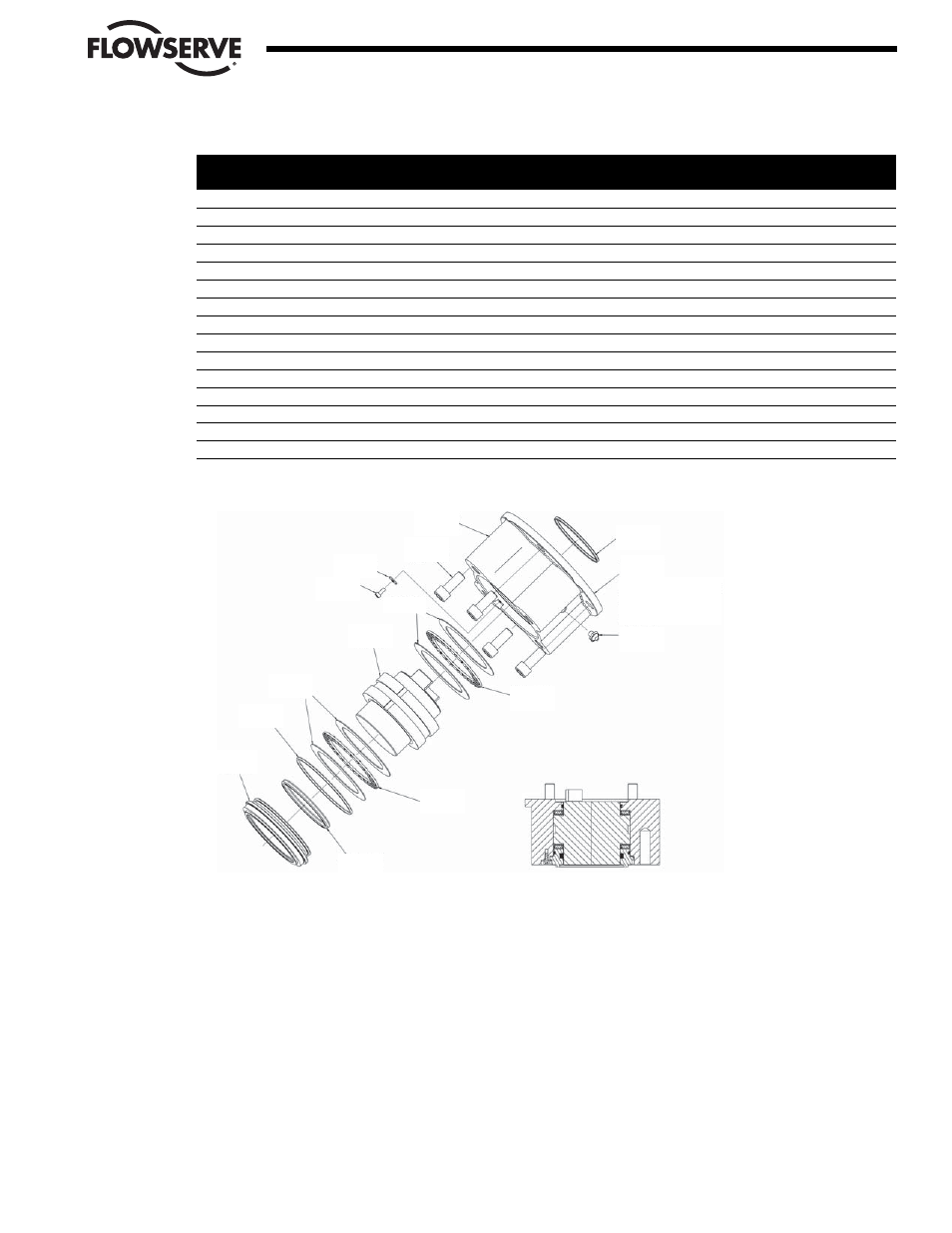

Figura 4.11 – Base de empuje tipo A1 (MX-10, 20 y 40)
PRECAUCIÓN : TLa base de empuje A1/A1E contiene lubricante en los modelos MX-10 a 40. Al reensamblar una base de empuje,
asegúrese de reemplazar el lubricante por un lubricante de buena calidad a base de calcio, con aditivo de presión extrema.
4-31
Flow Control Division
Limitorque Actuation Systems
10-2
10-15
10-13
10-3
10-6
10-7
10-16
10-12
10-21
10-13
10-10
10-1
10-11
10-17
10-14
No se muestran la junta
y el anillo del cuadrante
de MX-40
