Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-2
PASO 2
PRECAUCIÓN
El rotor no está conectado al alojamiento del motor; cuando extraiga el
motor, asegúrese de retirar cuidadosamente el rotor, evitando que se desprenda del
alojamiento del motor.

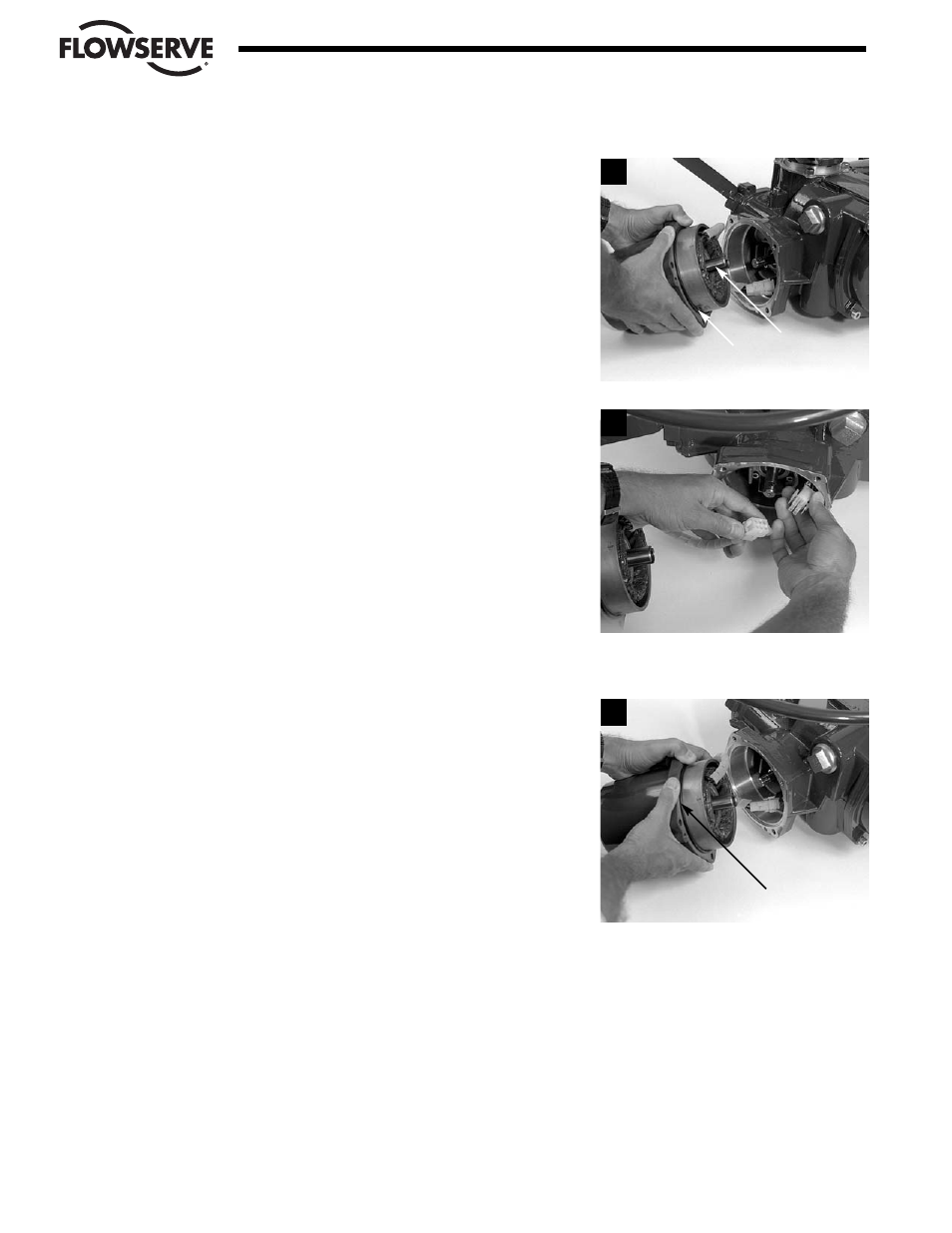

Retire el motor completo (submontaje #4), incluyendo el rotor (#4-3), hasta
que se pueda acceder al mazo de cables . Preste atención a la junta tórica
(#1-15) ubicada en la espiga/ el piloto del montaje del motor; reemplácela al
reensamblar.
PASO 3
Desconecte el enchufe de alimentación del motor del conector de
alimentación del motor.
4.1.2 Reensamblaje
PASO 4
a ADVERTENCIA ¡Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de retirar el montaje del motor. Las fuentes de
alimentación pueden incluir la alimentación principal o la alimentación de control.
Lubrique ligeramente la junta tórica (#1-15) instalada alrededor de la espiga/
del piloto del motor (submontaje #4.
