4.15.1 Desmontaje
EXTRAIGA PRIMERO
1. Drene el aceite.
2. Extraiga el volante montado en la parte superior (#1-8) o e
volante montado lateralmente (submontaje #13). (Consulte la
Sección 4.3.1, Sección 4.4.1, o Sección 4.5.1.)
3. Extraiga el adaptador del volante (submontaje #12). (Consulte la
Sección 4.14.1.)

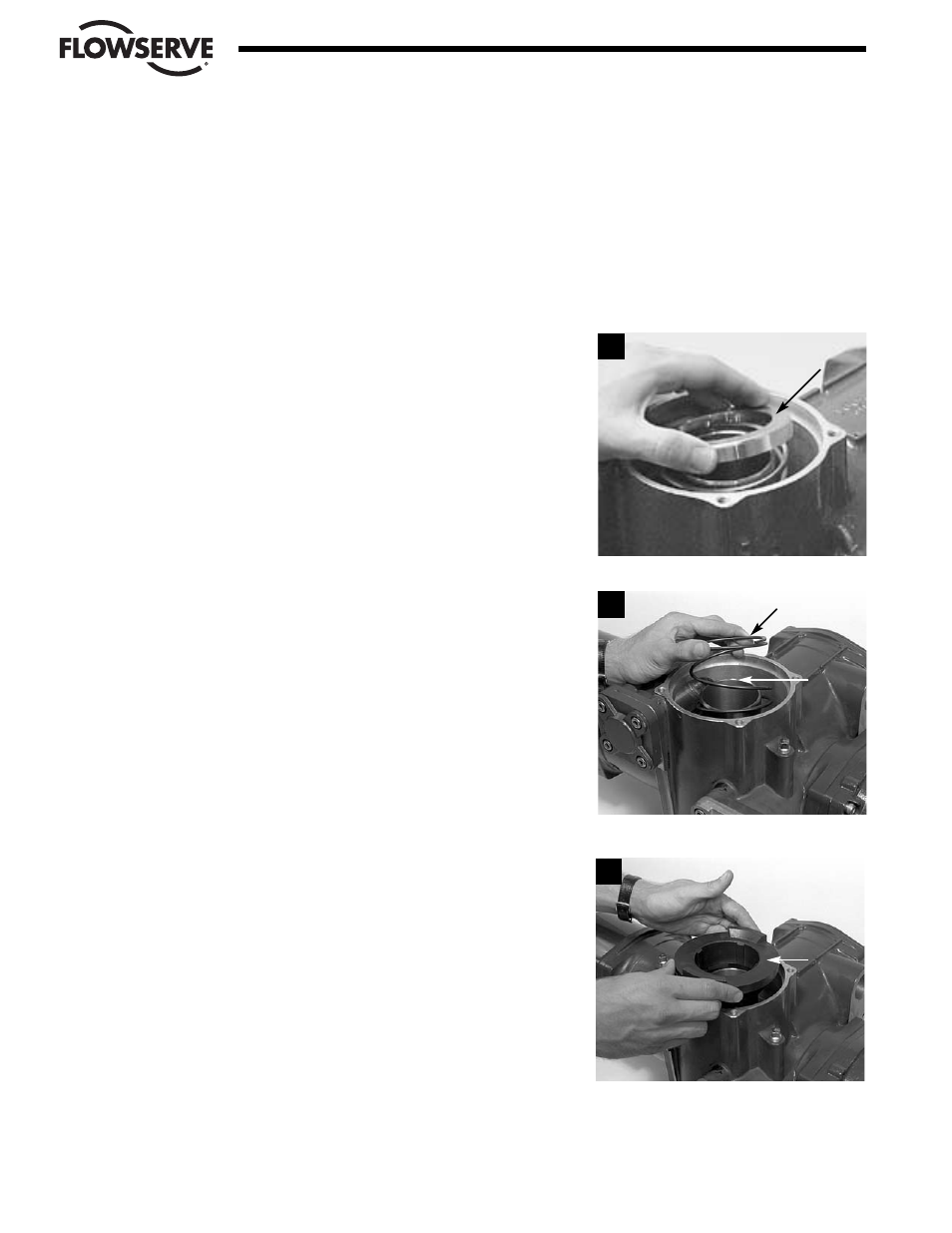

PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas
mecánicas peligrosas durante el desmontaje de un submontaje. Para evitar
lesiones, desconecte todas las fuentes de alimentación del actuador antes de
extraer el embrague y los componentes del anillo del embrague. Las fuentes
de alimentación pueden incluir: alimentación principal o alimentación de
control.
Extraiga el espaciador del resorte (#1-40)
PASO 2
Extraiga el resorte del embrague (#1-39) que se encuentra sobre el
montaje del manguito de accionamiento (#2).
PASO 3
Extraiga el embrague (#1-38)..
