Manual de mantenimiento y de piezas de repuesto de Accutronix MX
FCD LMLIM1314-00
2
Submontaje del actuador Accutronix MX

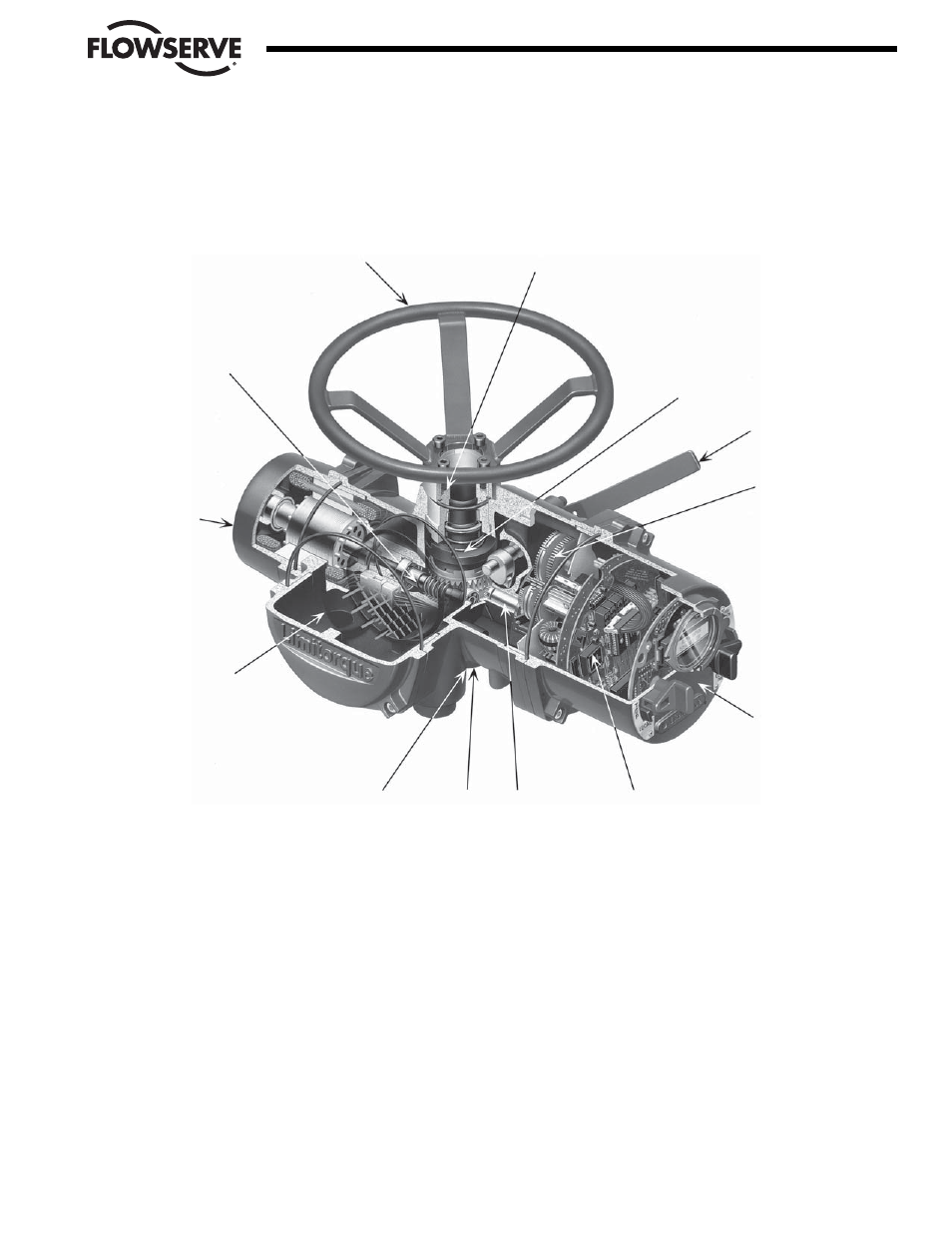

Figura 2.1 – Actuador Accutronix MX-05
2.1 Componentes del Submontaje del Actuador MX
2-1
Flow Control Division
Limitorque Actuation Systems
1 & 13
3
4
15
10
11
14
8
7
6
5
2
12
1. Volante montado en la parte superior
2. Manguito de accionamiento
3. Eje helicoidal
4. Motor
5. Palanca del desembrague
6. Codificador
7. Panel de control Accutronix (ACP)
8. Módulo de control
10. Bases opcionales
Tipo de base de torsión:
• B1 = base ISO 5210 (diámetro interior y llave fijos)
Tipo de base de empuje:
• A1 = base de empuje estándar
• A1E = base de empuje de alcance extendido
11. Placa base tipo B4 con opciones de tuerca del vástago de tipo:
• B4 = tuerca del vástago con diámetro interior y llave
variables
• B4E = tuerca del vástago de alcance extendido
condiámetro interior y llave variables
• BL = tuerca del vástago ranurado (SAE o involuta)
12. Adaptador del volante / engranaje helicoidal del volante
13. Volante montado lateralmente (no se muestra)
14. Cartucho de accionamiento del codificador
15. Bloque de conectores
