Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

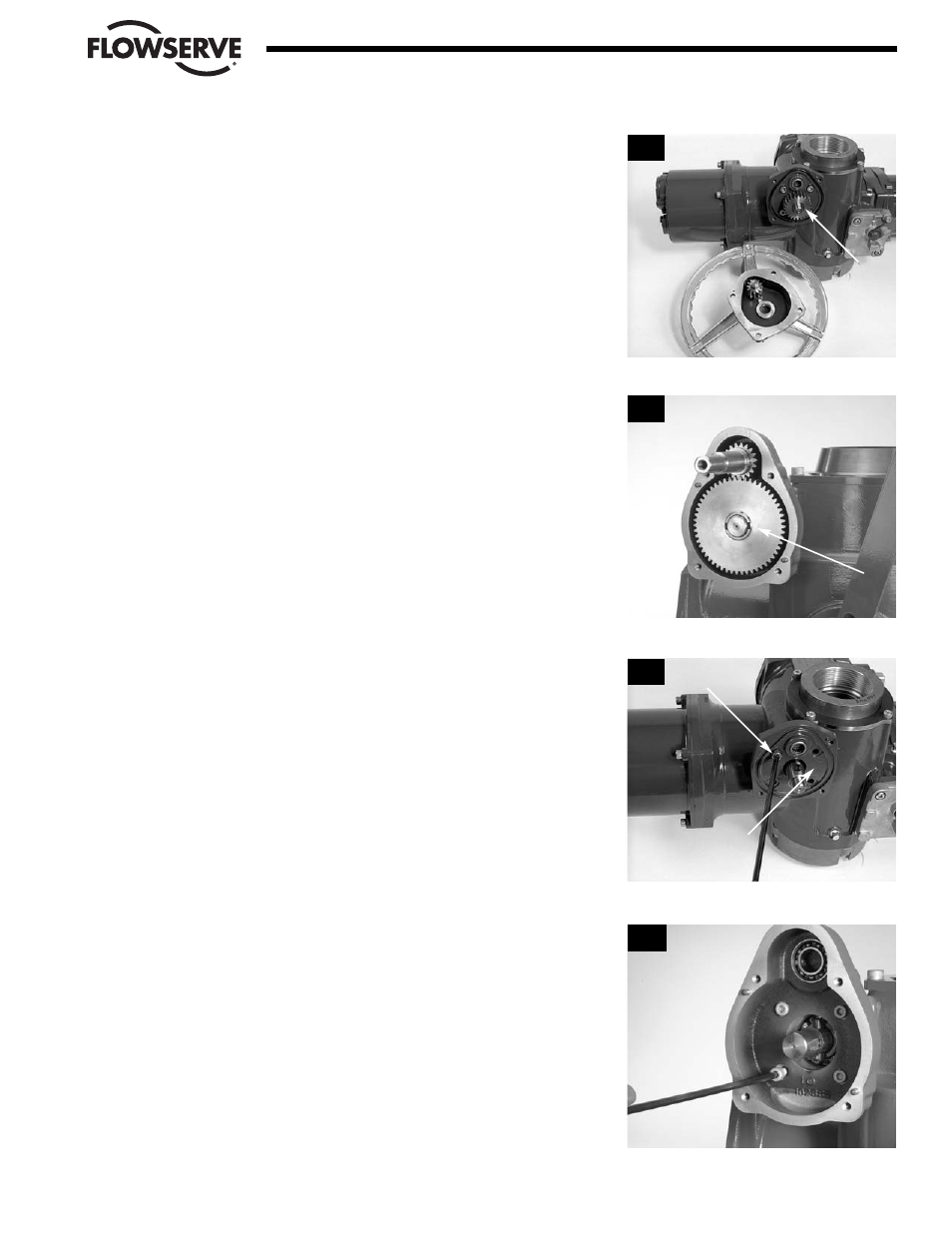

PASO 3
Extraiga el montaje del capuchón del engranaje cilíndrico del volante. Al
extraer el montaje, tenga en cuenta que el engranaje cilíndrico (#13-12) está
suelto en su capuchón. Extraiga el engranaje cilíndrico
PASO 4
Extraiga os cuatro tornillos M6 (#13-9) de la placa del eje helicoidal (#13-2).
4-21
Flow Control Division
Limitorque Actuation Systems
3a
13-12
MX-40
3b
13-12
MX-85/140
4a
13-9
13-2
4b
MX-40
MX-85/140
