Flow Control Division
Limitorque Actuation Systems
Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

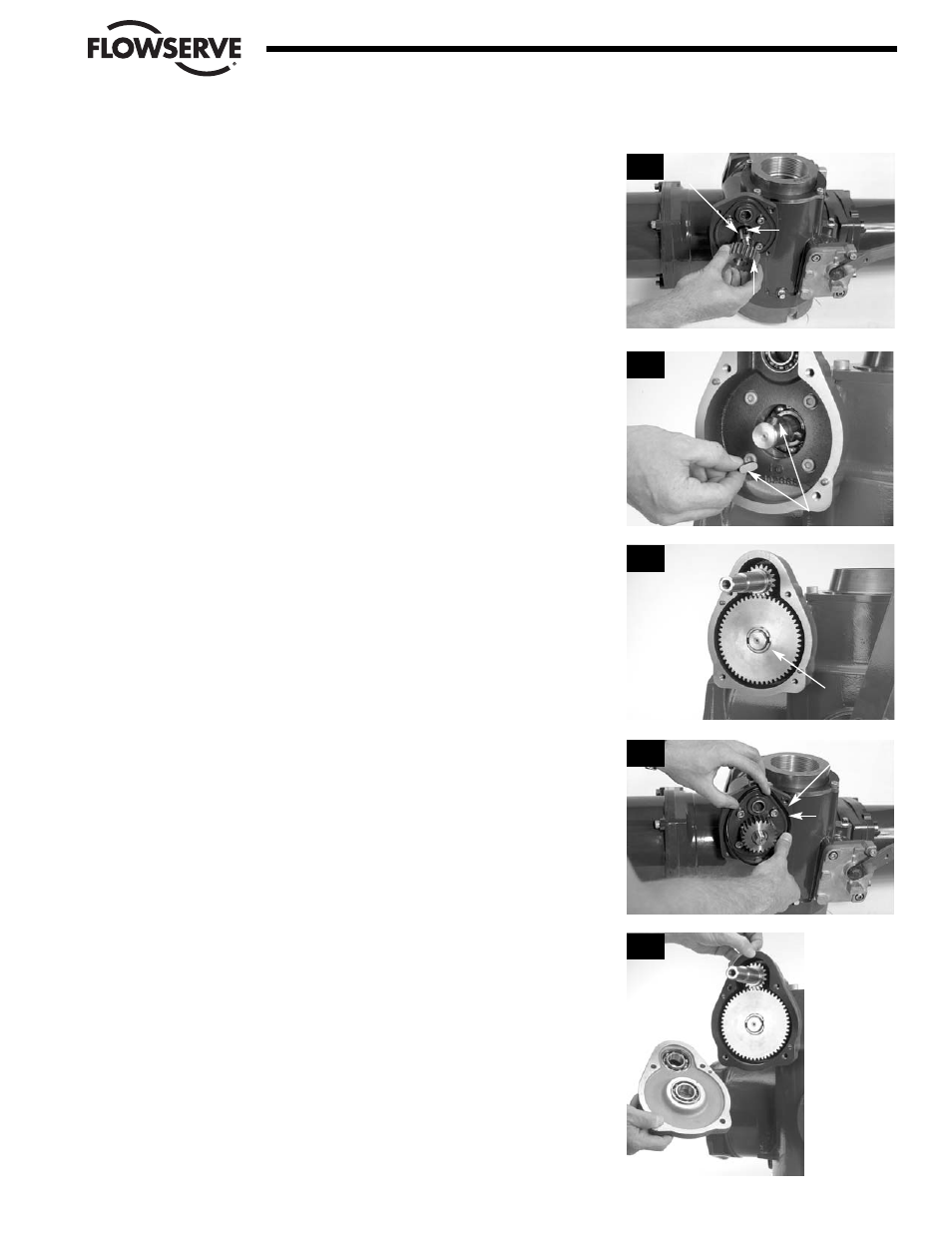

PASO 11 - MX-40 (11a)
Coloque el engranaje (#13-12) sobre el extremo del eje helicoidal (#13-1).
Asegúrese de que las ranuras del engranaje estén colocadas dentro del
pasador (#13-7).
MX-85 Y 140 (11b Y 11c)
Coloque el engranaje (#13-12) sobre el extremo del eje helicoidal. Asegúrese
de que ambas llaves (#13-24) estén colocadas en su lugar en el eje
helicoidal.
PASO 12 - MX-40 (12a)
Asegúrese de que la junta tórica (#13-19) esté colocada en su lugar en la
placa del eje helicoidal (#13-2).
MX-85 Y 140 (12b)
Asegúrese de que la junta (#13-19) esté colocada en su lugar en el adaptador
(#13-2).
4-25
11a
12a
13-1
13-7
13-12
13-2
13-19
11b
13-24
11c
13-12
12b
