Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.4 Volante montado lateralmente, sin
accesorio de engranaje cilíndrico (SGA) (MX-10, 20, 85 y 140)
Tabla 4.6 – Lista de piezas del volante montado lateralmente (MX-10 y 20)
Número de pieza Descripción Cantidad.
13-1 Eje helicoidal del volante 1
13-2 Capuchón helicoidal del volante 1
13-3 Cojinete de bolas 1
13-4 Anillo del cuadrante 1
13-5 Retén de sello 1
13-6 Junta tórica 1
13-7 Pasador 1
13-8 Cojinete de bolas 1
13-9 Tornillo de capuchón de la cabeza de enchufe 2 (MX-10), 4 (MX-20)
13-10 Volante montado lateralmente 1

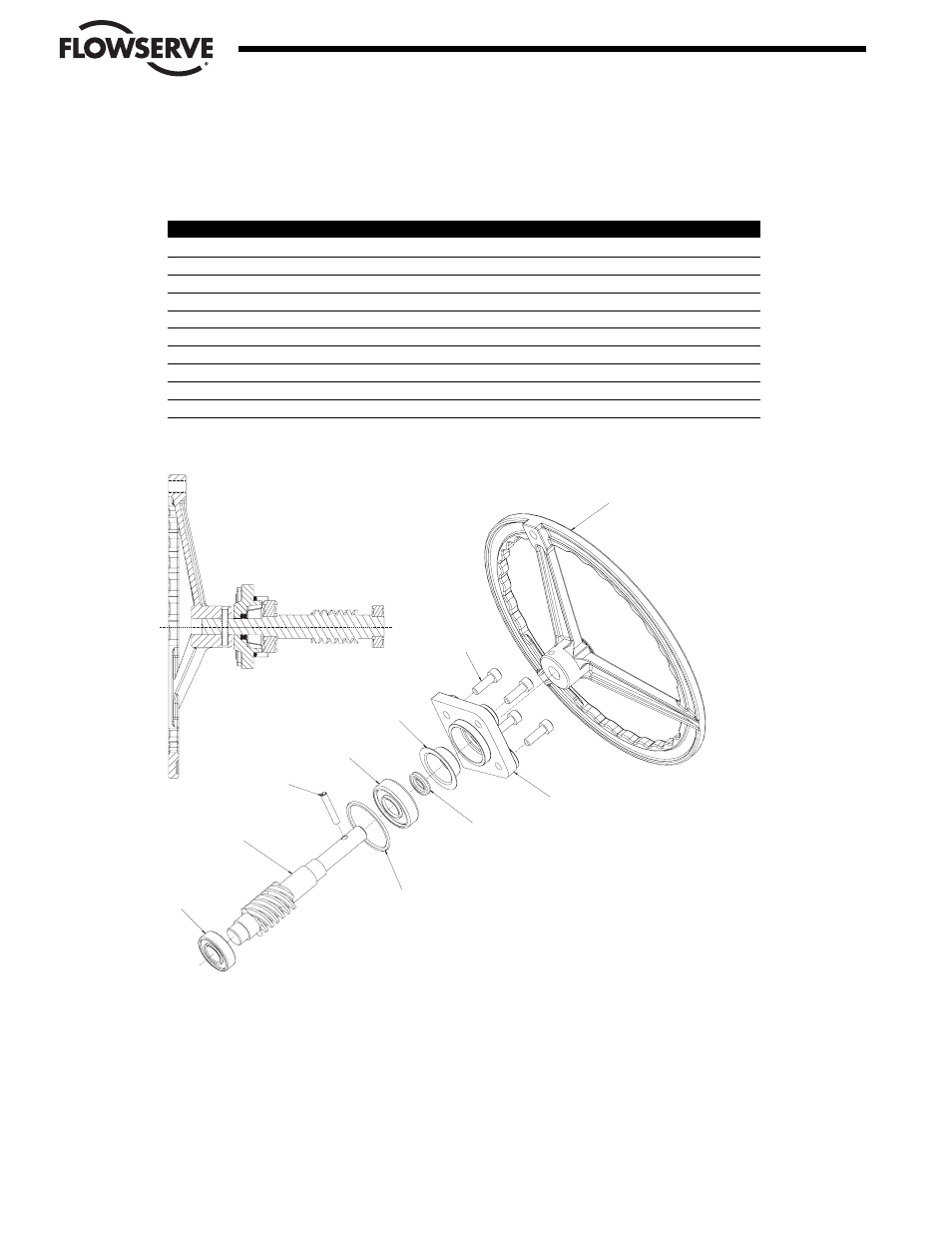

Figure 4.6 – Volante montado lateralmente (MX-10 y 20).
4-12
Flow Control Division
Limitorque Actuation Systems
13-1
13-10
13-9
13-2
13-5
13-4
13-3
13-6
13-8
13-7
