Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.5.a Volante con accesorio de engranaje cilíndrico
(SGA) de MX-85 y 140
Tabla 4.9 – Lista de piezas del volante montado lateralmente (MX-85 y 140)
Número de pieza Descripción Cantidad.
13-1 Eje helicoidal del volante 1
13-2 Placa del adaptador 1
13-3 Cojinete de bolas 1
13-5 Clavija espiralada 1
13-6 Junta 1
13-7 Llave 1
13-8 Cojinete de agujas 1
13-9 Tornillo de capuchón de la cabeza de enchufe M8x25 4
13-10 Volante montado lateralmente 1
13-11 Cojinete de bolas 1
13-12 Engranaje de entrada del volante 1
13-13 Capuchón del adaptador 1
13-14 Piñón de entrada del volante 1
13-15 Cierre de aceite 1
13-17 Clavija 1
13-18 Tornillo de fijación 1
13-19 Junta 1
13-20 Tornillo de capuchón de la cabeza de enchufe M8x20 4
13-22 Cojinete de bolas 1
13-23 Cojinete de bolas 1
13-24 Llave 2
13-28 Anillo sujetador 1

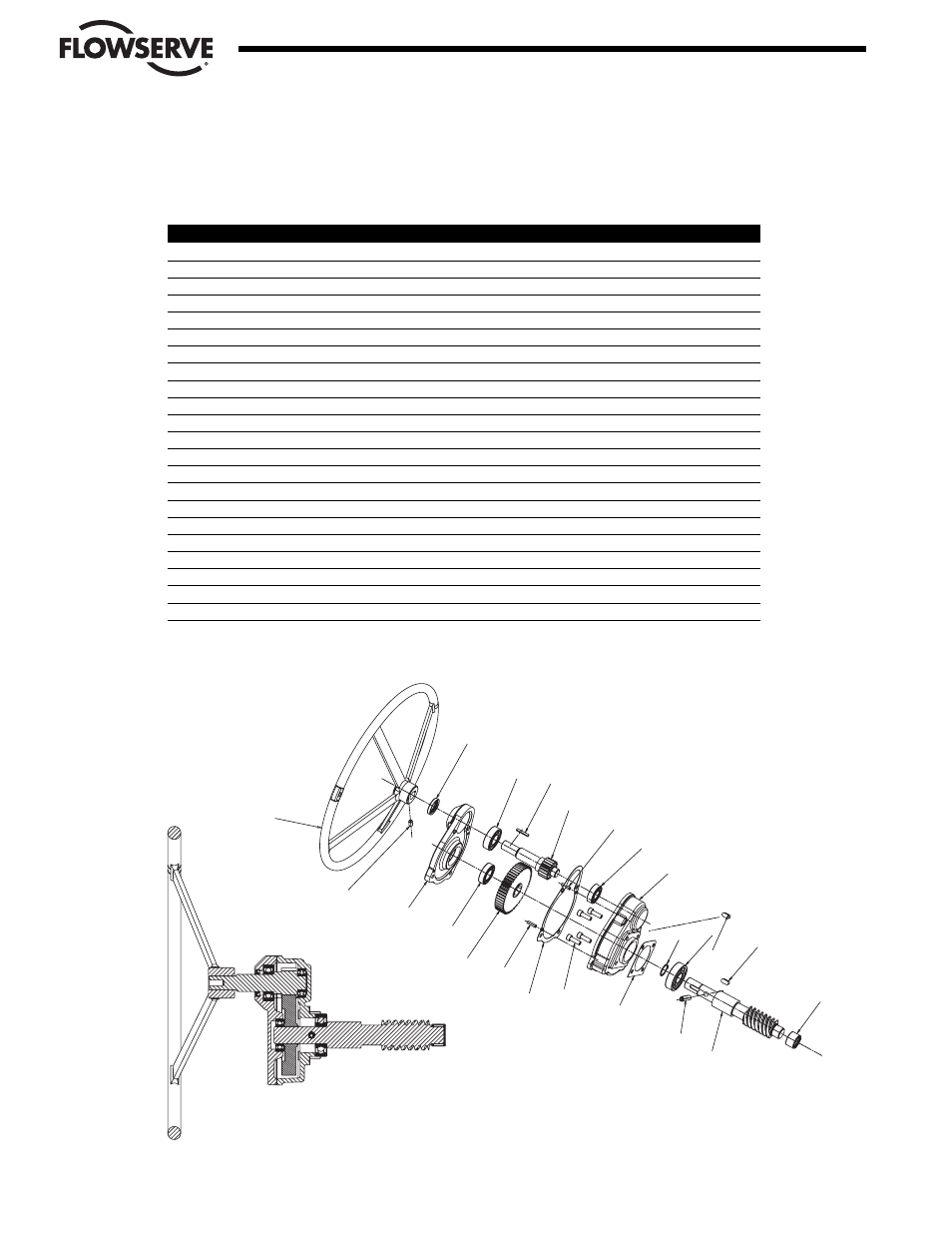

Figura 4.9 Volante montado lateralmente con accesorio de engranaje cilíndrico (SGA) (MX-85 y 140)
4-18
Flow Control Division
Limitorque Actuation Systems
13-10
13-18
13-17
13-19 13-9
13-6
13-5
13-1
13-8
13-24
13-24
13-3
13-28
13-2
13-17
13-14
13-7
13-23
13-15
13-11
13-12
13-22
13-13
