Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.11 Manguito de accionamiento (MX-05 y 10)
Tabla 4.17 – Lista de piezas del manguito de accionamiento (MX-05 y 10)
Número de pieza Descripción Cantidad.
2-1 Manguito de accionamiento 1
2-2 Engranaje helicoidal 1
2-3 Engranaje de accionamiento del codificador 1
2-4 Cojinete de bolas 1
2-5 Anillo sujetador 1
2-6 Llave del manguito de accionamiento 1
2-7 Embrague 1
2-8 Resorte del embrague 1
2-9 Anillo sujetador 1

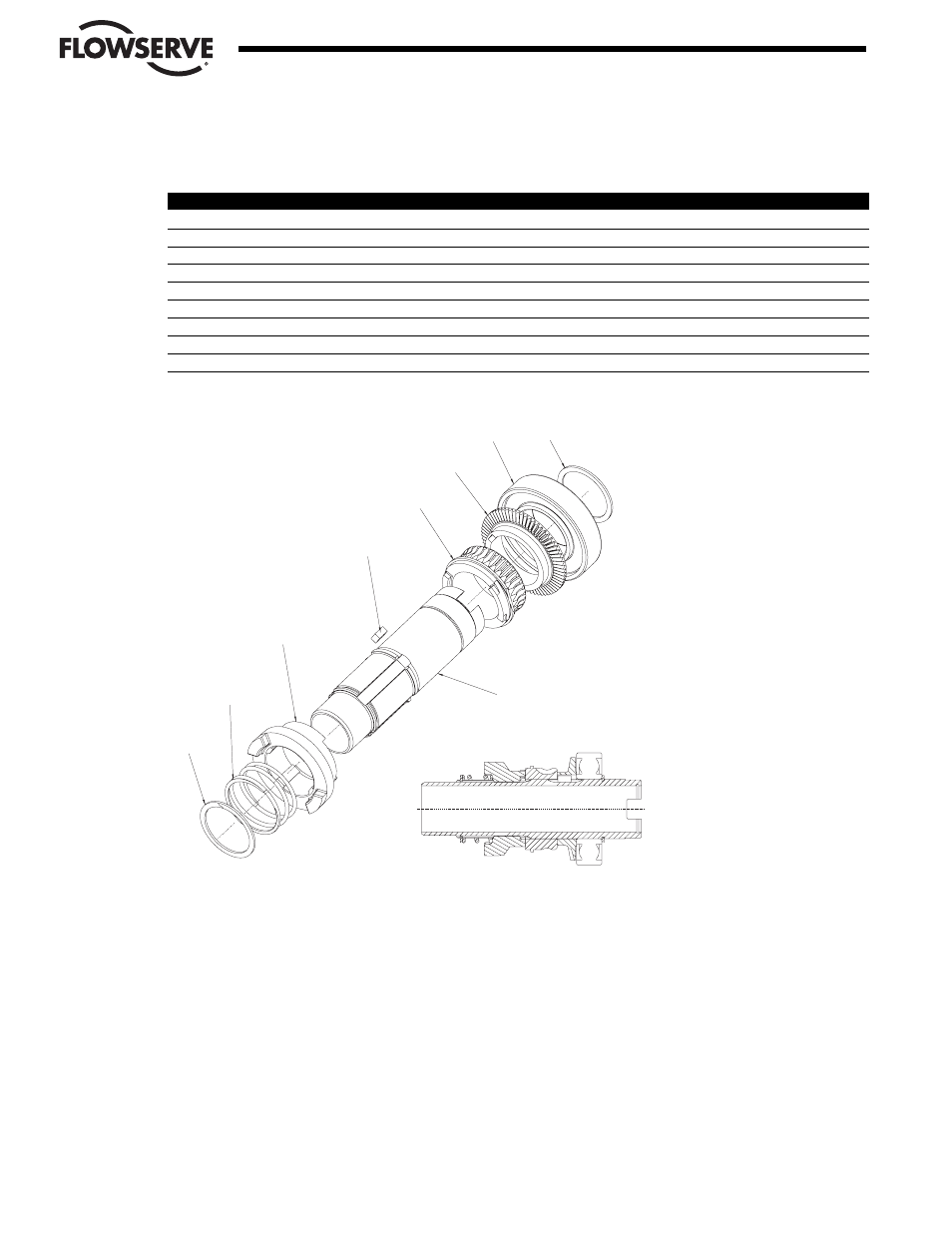

Figura 4.18 – Manguito de accionamiento (MX-05 y 10)
4-42
Flow Control Division
Limitorque Actuation Systems
2-1
2-2
2-3
2-4 2-5
2-6
2-7
2-8
2-9
