Manual de mantenimiento y de piezas de repuesto de Accutronix MX
FCD LMLIM1314-00
5
Electronic Assemblies
5.1 Accutronix Control Panel (ACP)
(MX-05, 10, 20, 40, 85 & 140)
Tabla 5.1 Lista de piezas del panel de control Accutronix (ACP)
Número de pieza
Descripción
Cantidad.
7-3
Perilla de APERTURA/CIERRE
1
7-4
Perilla de LOCAL/PARADA/REMOTO
1
7-5
Pasador de perilla
2
7-6 Tornillo
2
7-7
Capuchón negro de perilla
1
7-8 Pasador
1
7-9
Resorte
1
7-10 Bola
1
7-11
Imán de neodimio LCS
2
7-12
Resorte de par de torsión LCS
1
7-13
Blindaje de la placa de CI
1
7-14
Capuchón rojo de perilla
1
7-21
Junta tórica
1
7-23
Cubierta de controles
1
7-24 Ventana
1
7-25
Retén de ventana
1
7-26 Junta
tórica
1
7-27
Tornillo de capuchón de la cabeza de enchufe
4
7-28
Placa de identificación LCS
2
7-29 Tornillo
autoenroscable
(M3x5)
4
7-30
Tornillo mecánico de cabeza troncocónica (M4x6)
2

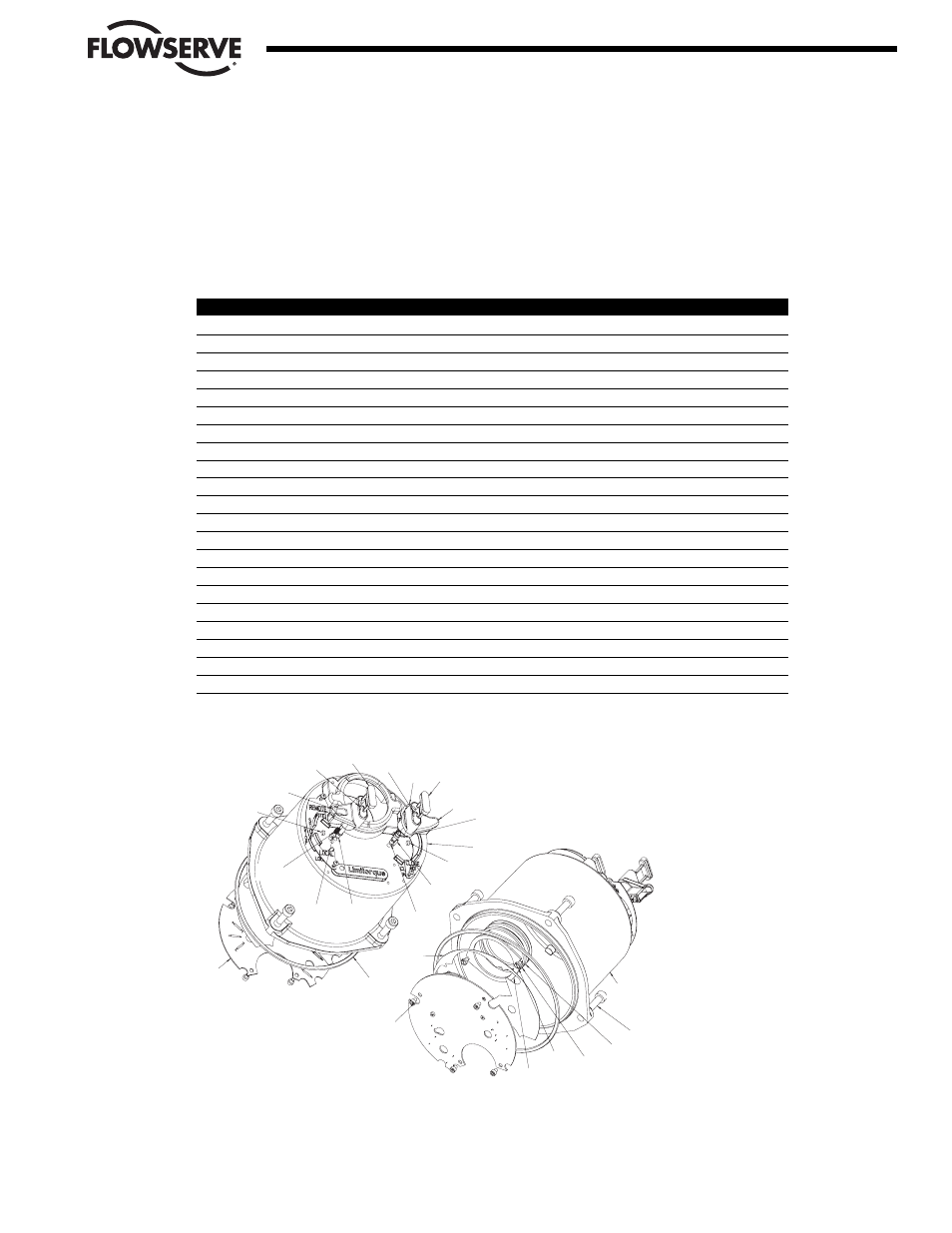

Figure 5.1 – Panel de control Accutronix (ACP)
5-1
Flow Control Division
Limitorque Actuation Systems
7-14
7-6
7-4
7-9
7-11
7-10
7-5
7-7
7-3
7-11
7-8
7-12
7-5
7-6
7-23
7-25
7-24
7-26
7-27
7-21
8-25
7-28
7-29
7-30
7-13
8-24
8-24
7-9
7-10 7-5
7-5
7-8
7-11
7-28
7-12
7-11
7-4
7-6
7-14
7-6
7-29 7-7
7-3
7-13
7-21
8-25
7-25
7-30
7-26
7-24
7-27
7-23
