Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

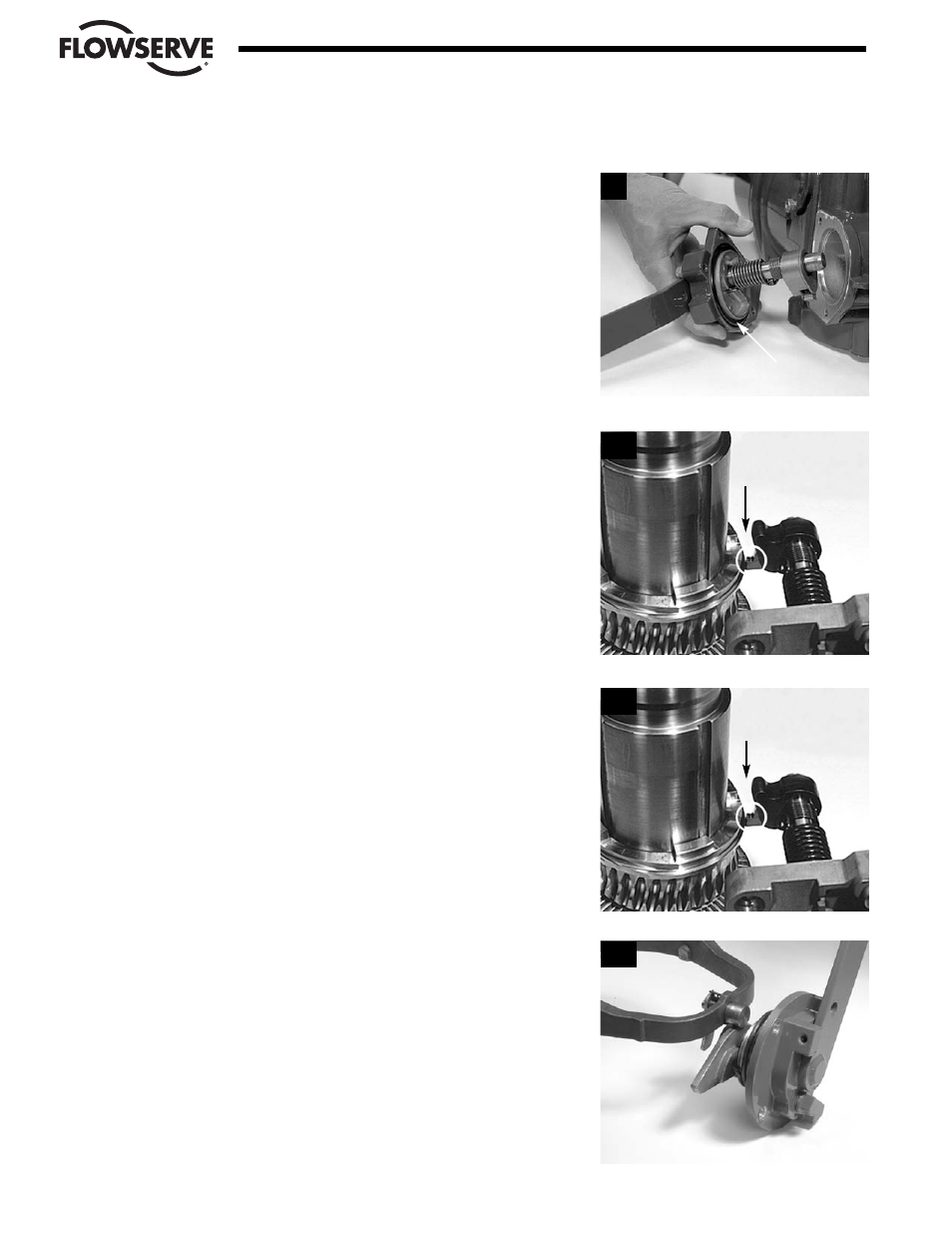

4.2.2 Reensamblaje
PASO 4
((MX-20 y 40 únicamente) Extraiga los siguientes submontajes antes de
reensamblar el montaje del desembrague. (Consulte las secciones de refer-
encia correspondientes para obtener información sobre cómo realizar las
extracciones).
1. Volante (submontaje #13). (Consulte la Sección 4.3.1.)
2. Adaptador del volante (submontaje #12).
(Consulte la Sección 4.13.1.)
3. Desembrague y anillo del desembrague (submontaje #16).
(Consulte la Sección 4.15.1.)
Lubrique lligeramente la junta tórica (#5-15) y móntela en la cara interior de
la cubierta del desembrague (#5-1).
PASO 5
PRECAUCIÓN
MX-20 y 40 únicamente) Para obtener un acoplamiento adecuado entre
el sujetador de leva (#5-6) y el reborde del engranaje helicoidal, asegúrese de que el
sujetador de leva esté ubicado por debajo del reborde del engranaje helicoidal (vea la
imagen 5a).
Ayuda: MX-20 y 40 únicamente) La imagen 5a muestra la alineación correcta
del sujetador de leva (#5-6) y el reborde del engranaje helicoidal.
Ayuda: (MX-20 y 40 únicamente) La imagen 5b muestra una alineación incor-
recta del sujetador de leva (#5-6) y el reborde del engranaje helicoidal. Una
alineación incorrecta podría hacer que la orejeta del engranaje helicoidal
rompa el sujetador de leva.
Ayuda: (MX-85 & 140 only) – Picture 5c shows proper alignment between
the cam and the clutch ring roller.
4-8
Flow Control Division
Limitorque Actuation Systems
4
5-15
Alineación del sujetador
de leva y el reborde del
engranaje helicoidal
Alineación incorrecta del
sujetador de leva y el
reborde del engranaje
helicoidal
5a
5b
5c
