4.4.3 Reensamblaje

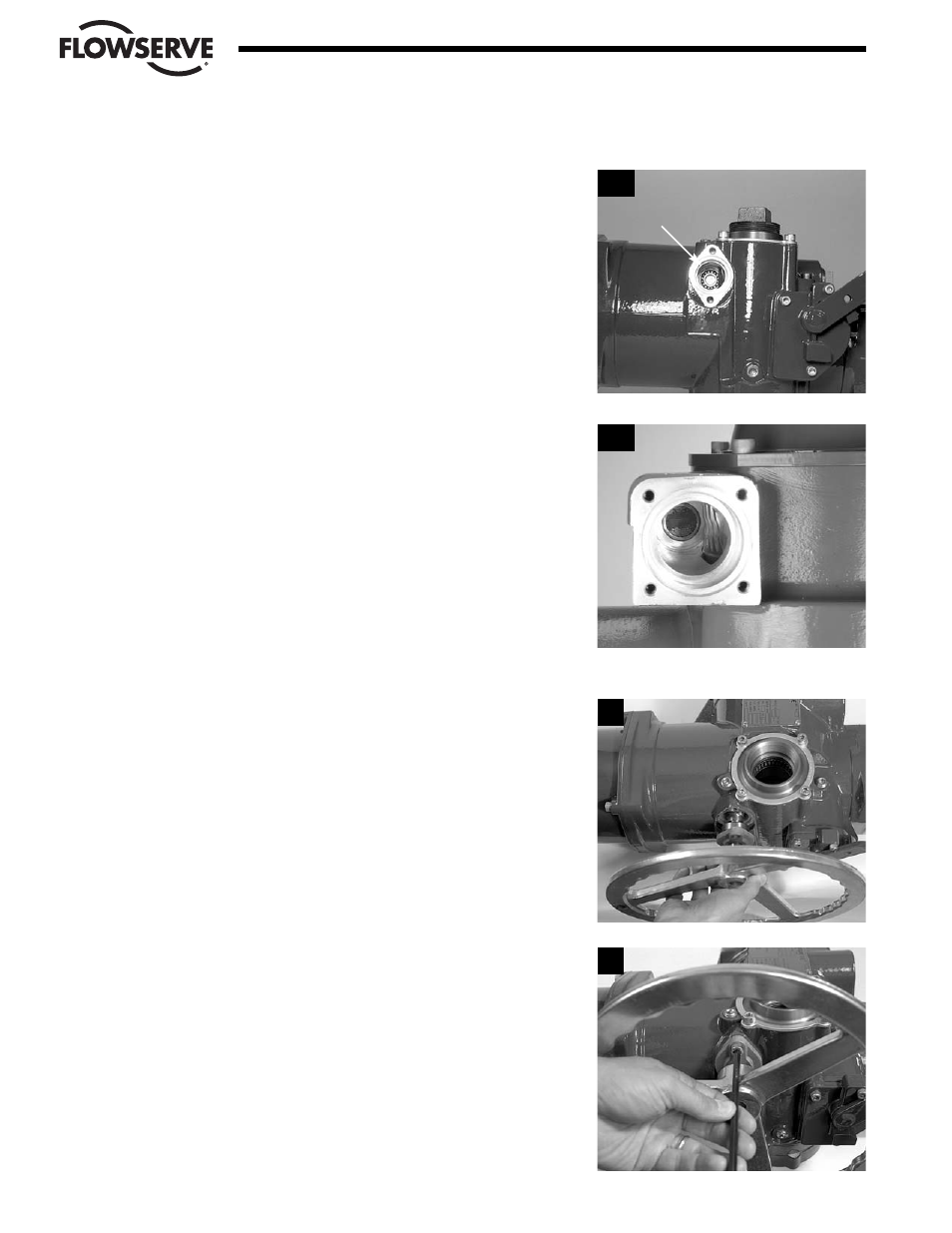

PASO 4
Verifique que el cojinete (#13-8) esté correctamente colocado en su lugar en
el alojamiento del actuador.
En modelos MX-10 y 20, se coloca deslizándolo (4a).
En modelos MX-85 y 140, se coloca a presión (4b).
PASO 5
Inserte el submontaje completo en el alojamiento del actuador, girando en
sentido contrario a las agujas del reloj (CCW) para endentar el engranaje de
manera adecuada. Asegúrese de que el extremo del eje helicoidal se asiente
en el cojinete interior (#13-8).
PASO 6
Vuelva a colocar el capuchón del eje helicoidal (#13-2) sobre el alojamiento
del actuador. Utilizando una llave hexagonal de 6 mm, coloque los tornillos
(#13-9) sobre el capuchón del eje helicoidal para fijar el ensamblaje montado
lateralmente al alojamiento del actuador.
4-16
Flow Control Division
Limitorque Actuation Systems
4a
5
6
13-8
Gire el volante en sentido
contrario a las agujas del
reloj (ccw)
4b
MX-10 y 20
MX-85 y 140
