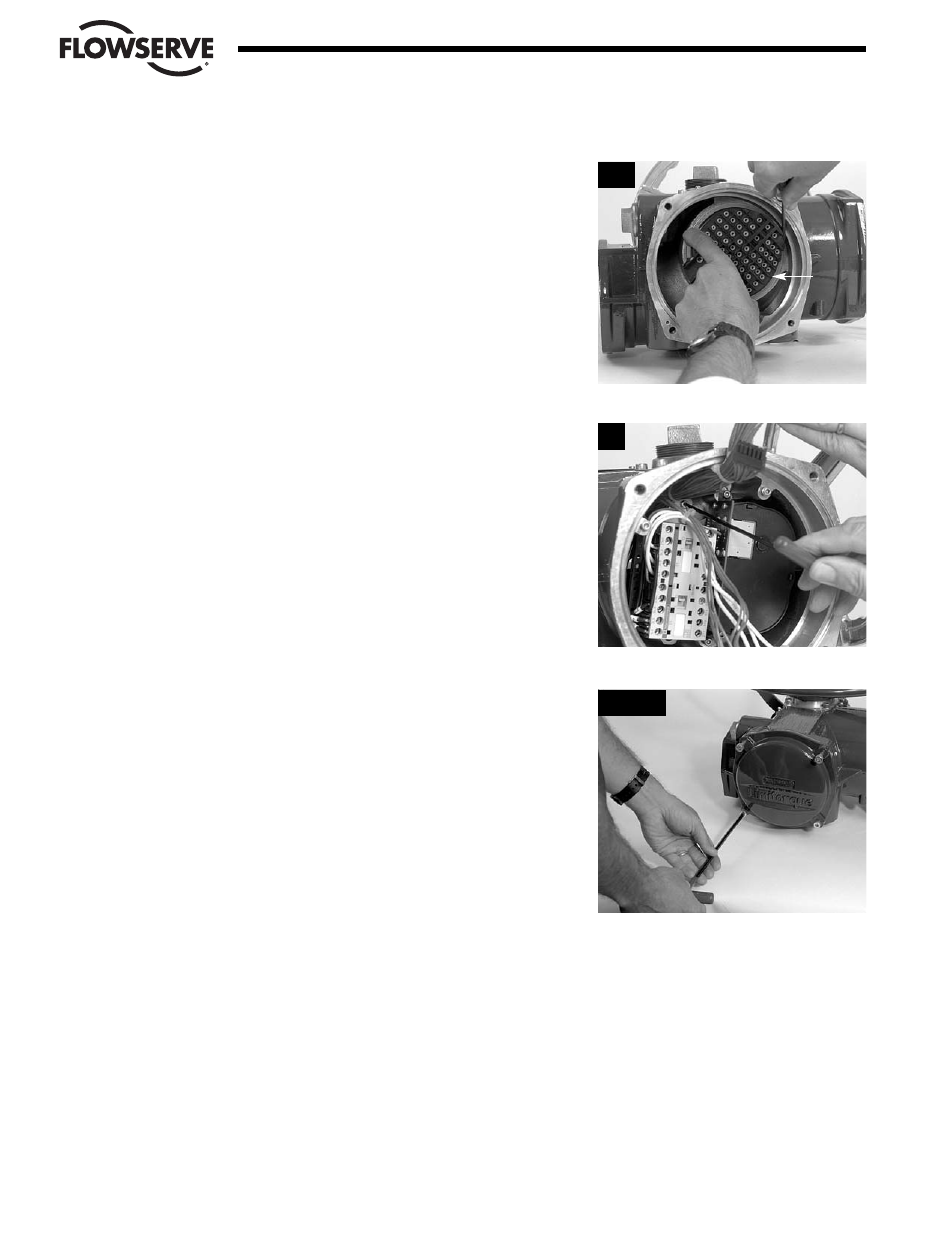

PASO 10
Inserte el anillo sujetador (#1-21) en su muesca, y manténgalo en
dicha muesca haciendo presión alrededor del borde del anillo
sujetador con la hoja de un destornillador plano, hasta que el anillo
sujetador se asiente en la muesca.
PASO 11
Si en el Paso 7 se ha aflojado el montaje del contactor, reensamble
el contactor en los tornillos (#8-28). Vuelva a ajustar con una llave
hexagonal M3.
PASO 12 & 13
Conecte los conductores de entrada de alimentación y el cableado
de control de acuerdo al diagrama de cableado de la aplicación, si
se ha reemplazado el bloque de conectores.
Instale la cubierta del compartimiento de conectores y fije con
cuatro tornillos M8, utilizando una llave hexagonal de 6 mm.
10
11
12, 13
1-21
