Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.4.1 Desmontaje del volante montado lateralmente para MX-20 y 40
NOTAS:
El volante de los modelos MX-10 y 20 está montado con un pasador (13-7).
Si fuese necesario extraer el volante del eje helicoidal, extraiga el volante y el
montaje del eje helicoidal de la unidad antes de extraer el pasador. Si se
extrae el pasador antes de desensamblar el eje helicoidal se dañará el
cojinete de bolas (13-3).

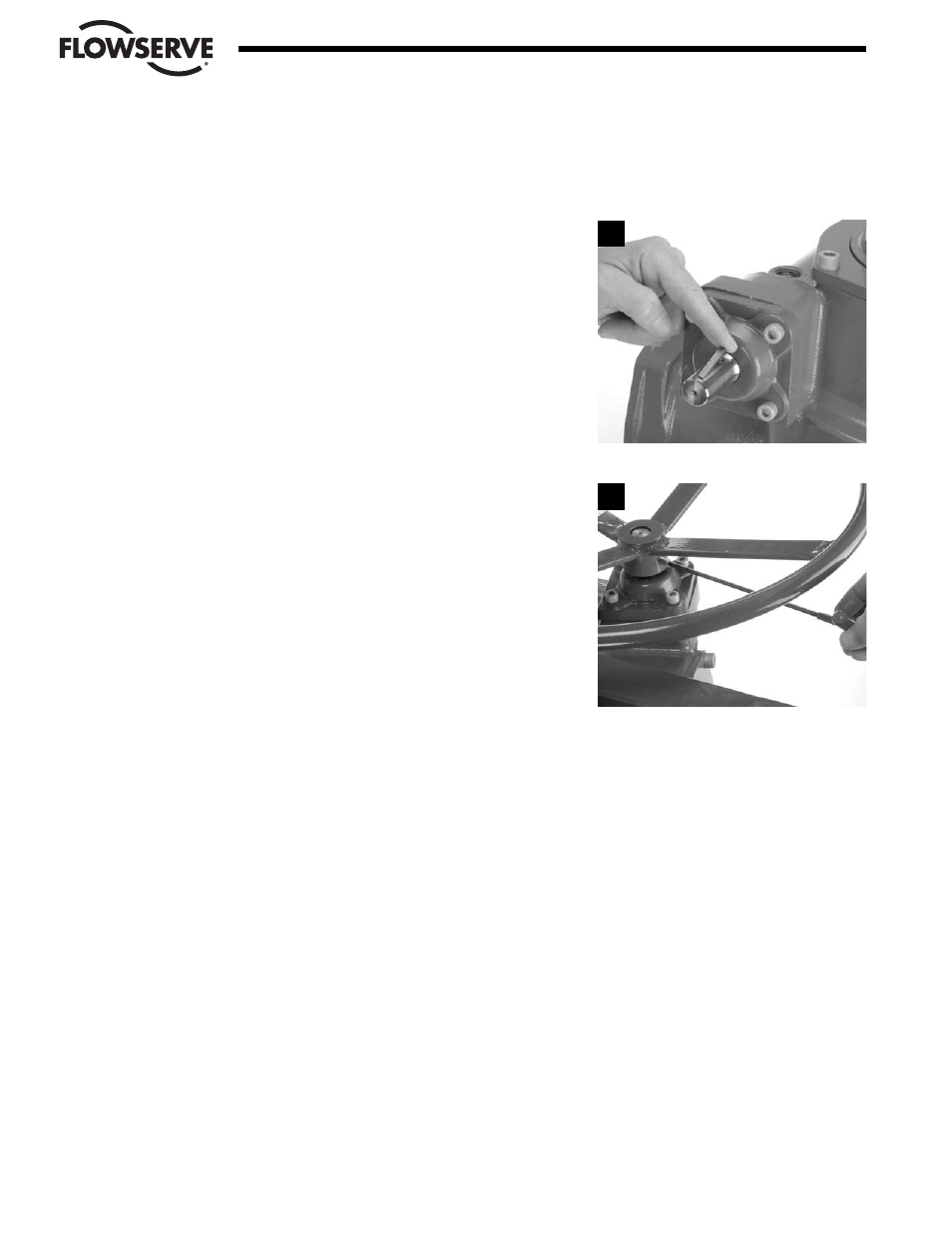

El volante de los modelos MX-85 y 140 está montado con una llave (13-7) y
un tornillo de fijación (13-18). Vea las imágenes a y b..
4-14
Flow Control Division
Limitorque Actuation Systems
b
a
