Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

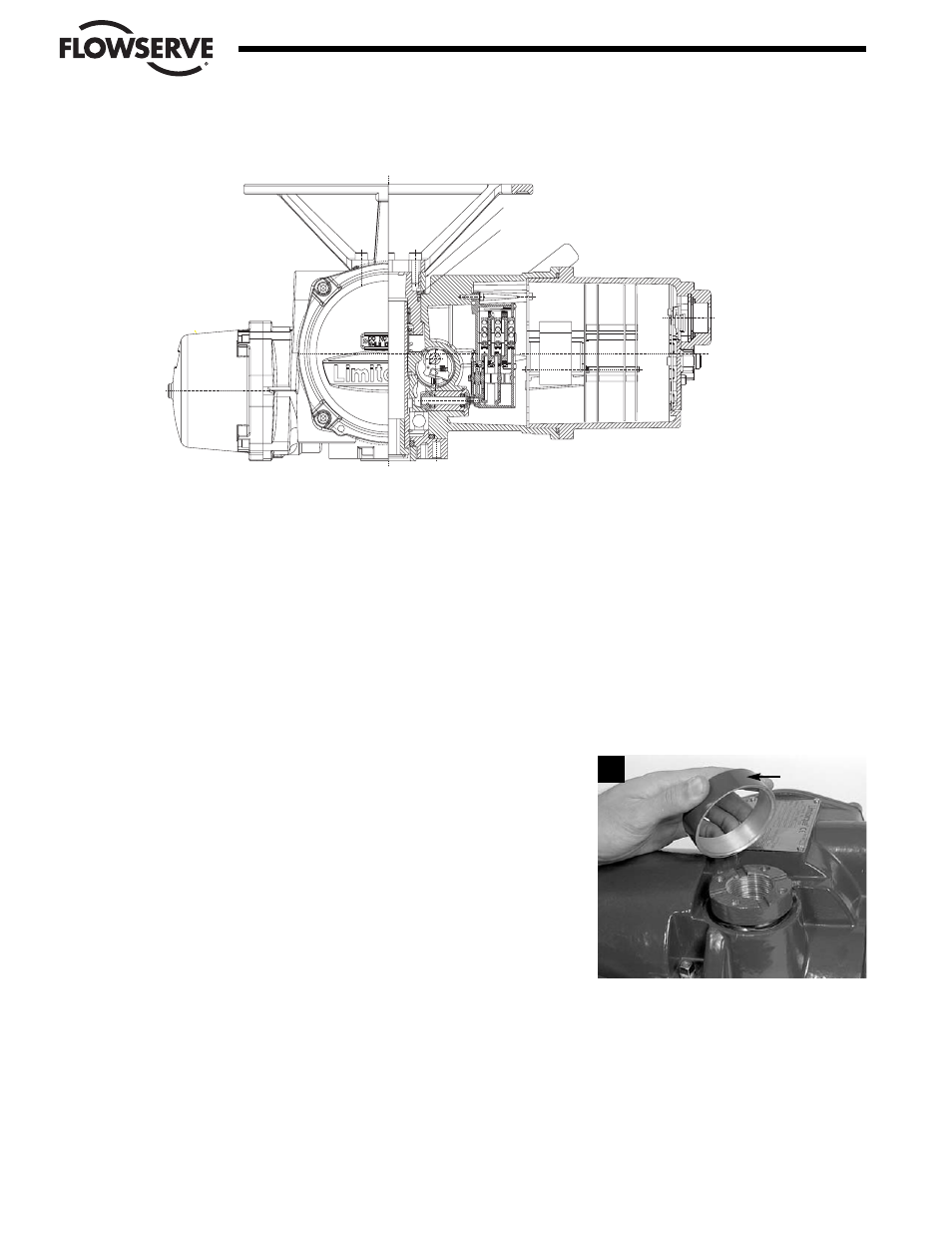

Figura 4.22 – Volante (MX-05))
4.13.1 Desmontaje
EXTRAIGA PRIMERO
1. Extraiga el actuador del adaptador de montaje.
2. Drene el aceite.
3. Extraiga el volante montado en la parte superior (#1-8). (Consulte la Sección 4.3.1.)
4. Extraiga el motor (submontaje #4). (Consulte la Sección 4.1.1.)
5. Extraiga el eje helicoidal (submontaje #3). (Consulte la Sección 4.10.1.)
6. Extraiga la placa base (submontaje #11). (Consulte la Sección 4.9.1.)
7. Extraiga el manguito de accionamiento (submontaje #2). (Consulte la Sección 4.11.1.)
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje del adaptador
del volante. Las fuentes de alimentación pueden incluir: alimentación principal o
alimentación de control.
Extraiga el espaciador del volante (#1-9).
4-50
Flow Control Division
Limitorque Actuation Systems
1-9 (MX-05 ˙nicamente) Espaciador del volante (1)
1-10 Resorte ondulado (1)
1
1-9
