PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas
mecánicas peligrosas durante el desmontaje de un submontaje. Para evitar
lesiones, desconecte todas las fuentes de alimentación del actuador antes de
extraer el montaje del volante montado lateralmente y del volante montado en la
parte superior. Las fuentes de alimentación pueden incluir la alimentación prin-
cipal o la alimentación de control
Drene el aceite del actuador utilizando el tapón más bajo de los 3,
orientándolo en la dirección de montaje de su aplicación.
NOTA: No es necesario extraer el aceite en los modelos MX-05, 10,
85 y 140 si se montó el actuador con la palanca del desembrague
hacia arriba.
PASO 2
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas
mecánicas peligrosas durante el desmontaje de un submontaje. Para evitar
lesiones, desconecte todas las fuentes de alimentación del actuador antes de
extraer el montaje del desembrague. Las fuentes de alimentación pueden incluir:
alimentación principal o alimentación de control.
Utilizando una llave hexagonal de 5 mm (MX-05 y 10) o de 6 mm
(MX-20, 40, 85 y 140), extraiga los dos tornillos (#5-12) M6 (MX-05
y 10) o M8 (MX-20 y 40), o los cuatro tornillos M8 (MX-85 y 140),
que sujetan la cubierta del montaje del desembrague (#5-1) al
alojamiento del actuador.
PASO 3
Extraiga el montaje del desembrague completo, girándolo
ligeramente, si fuese necesario, para extraerlo. Preste atención a la
junta tórica (#5-15) con la cubierta de montaje del desembrague (#5-
1). Reemplácela al reensamblar.

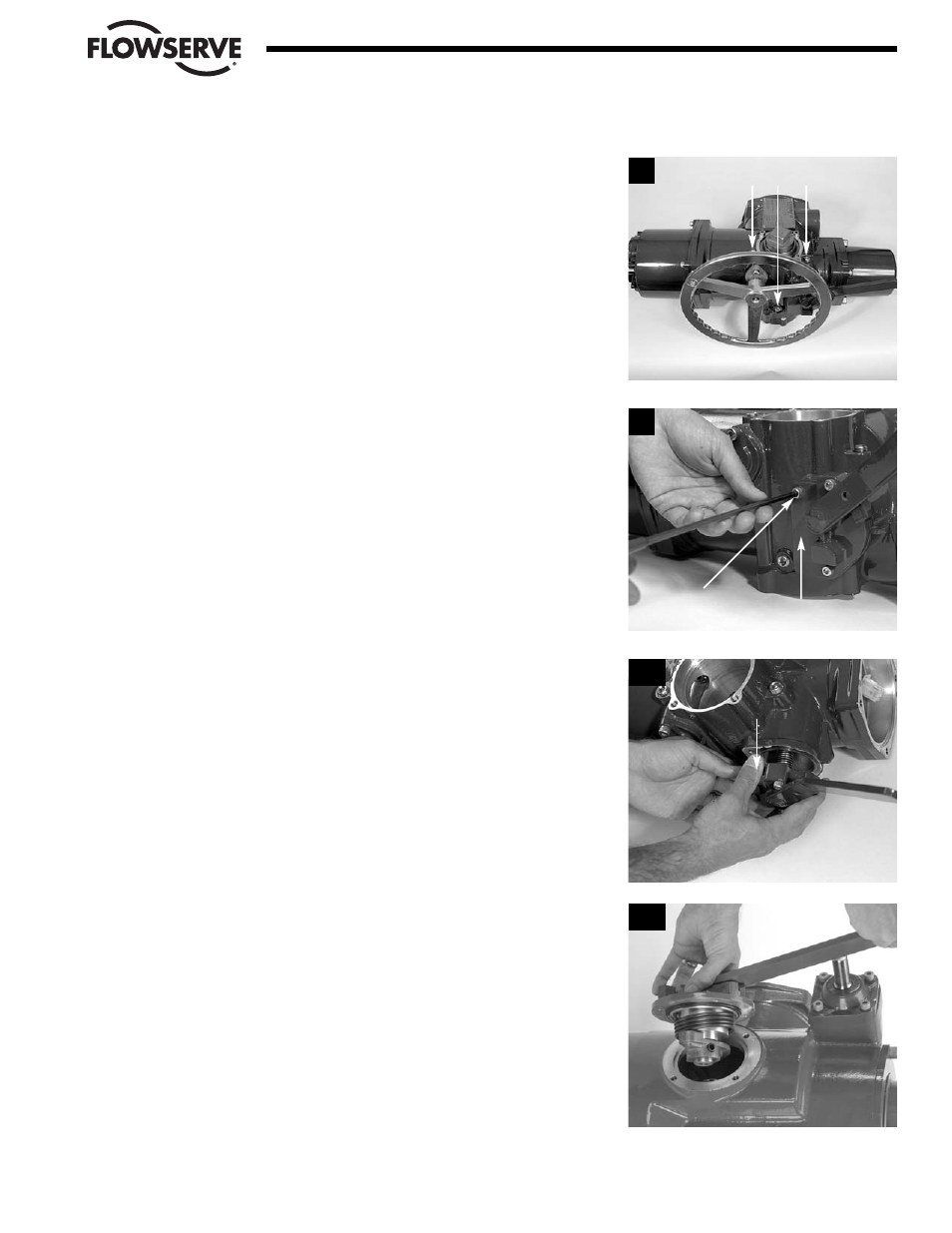

La imagen 3a muestra el procedimiento típico para los modelos MX-
05 a 40. La imagen 3b muestra el procedimiento típico para los
modelos MX-85/140.
4-7
Flow Control Division
Limitorque Actuation Systems
3a
5-15
3b
1
Drenajes del tapón de aceite
5-12
5-1
2
