Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
5.4.1 Desmontaje
PRECAUCIÓN: Riesgo potencial de daño electrostático a los componentes
electrónicos. Antes de manipular componentes electrónicos, asegúrese de
estar descargado de electricidad estática. Para ello, toque por unos segundos
algún objeto de metal con conexión a tierra.
EXTRAIGA PRIMERO
1. Panel de control Accutronix (submontaje #7).
(Consulte la Sección 5.1.1.)
2. Módulo de control (submontaje #8). (Consulte la Sección 5.2.1.)

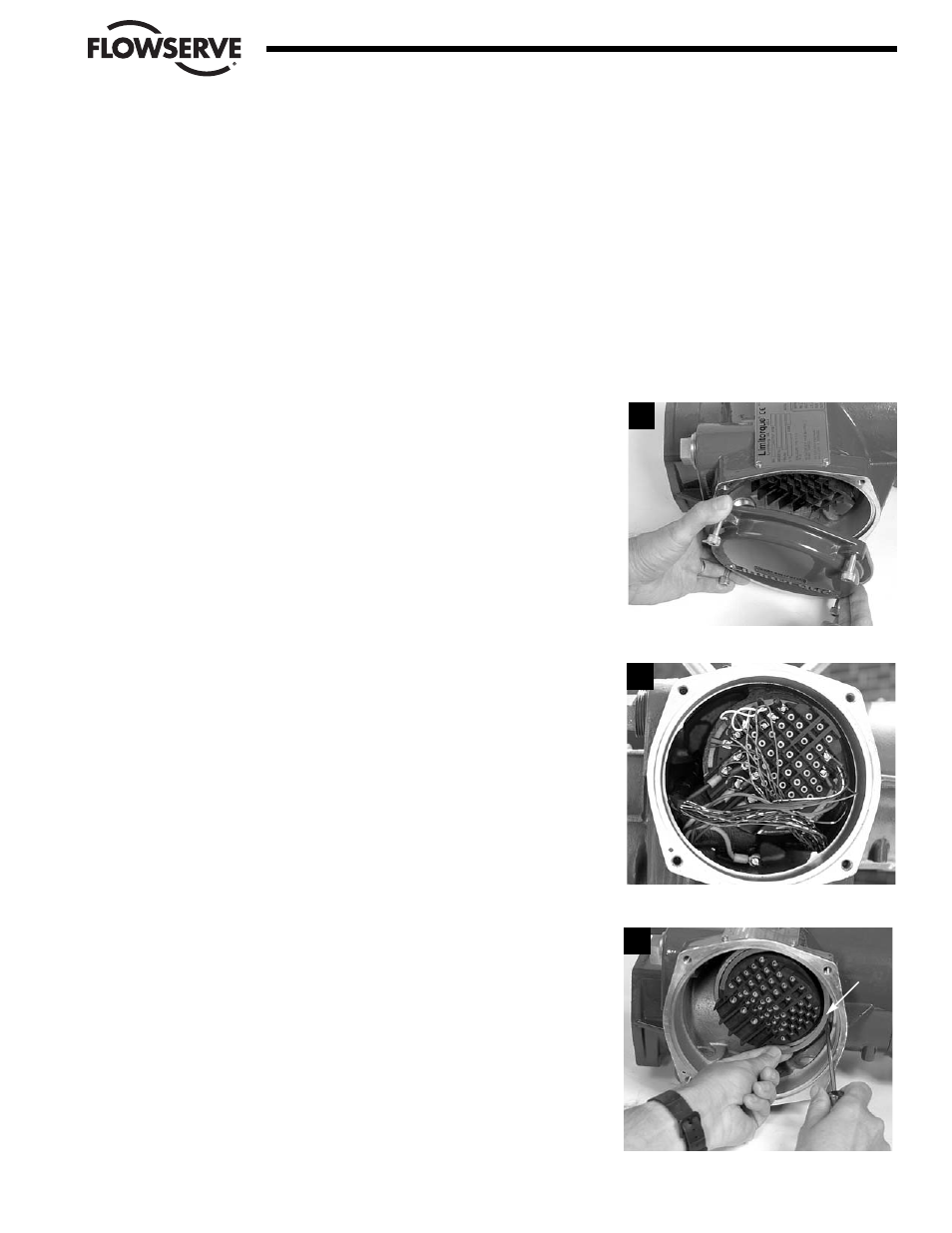

PASO 1
a ADVERTENCIA Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de extraer el montaje del bloque de
conectores. Las fuentes de alimentación pueden incluir la alimentación prin-
cipal o la alimentación de control.
Utilizando una llave hexagonal M6, extraiga los cuatro tornillos M8
(#8-14) que fijan la cubierta del compartimiento de los conectores
al actuado
PASO 2
Si el actuador ya está en servicio, desconecte los conductores de
entrada de alimentación L1, L2, L3, (y el cableado de los controles
del bloque de conectores si es necesario realizar el reemplazo del
bloque de conectores).
PASO 3
Inserte la hoja de un destornillador de cabeza plana debajo del
borde del anillo elástico (#1-21) y haga palanca alrededor de la
parte posterior del anillo elástico para extraerlo de la muesca; esto
permitirá extraer el bloque de conectores.
5-19
Flow Control Division
Limitorque Actuation Systems
1
2
3
1-21
