Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
PASO 7
Fije el ACP con los cuatro tornillos M8 (#7-27), utilizando una llave hexag-
onal de 6 mm.
5.2 Módulo de control (MX-05, 10, 20, 40, 85 y 140)
Tabla 5.2 Lista de piezas del módulo de control
Número de pieza Descripción Cantidad.
8-1 Placa del chasis de controles 1
8-3 Placa de alimentación 1
8-4 Placa del procesador principal 1
8-5 Tornillo mecánico de cabeza troncocónica Phillips 4
8-7 Tornillo de capuchón de la cabeza de enchufe (M4x10) 3
8-8 Montaje del chasis 1
8-9 Placa DDC (Placa de red) - Opcional 1
8-10 Placa de CI, (Placa de I/O, entrada/salida) - Opcional 1
8-24 Placa de CI, Estación de control local 1
8-25 Tornillo de capuchón de la cabeza de enchufe (M4x6) 4
8-26 Montaje del cable cinta 1

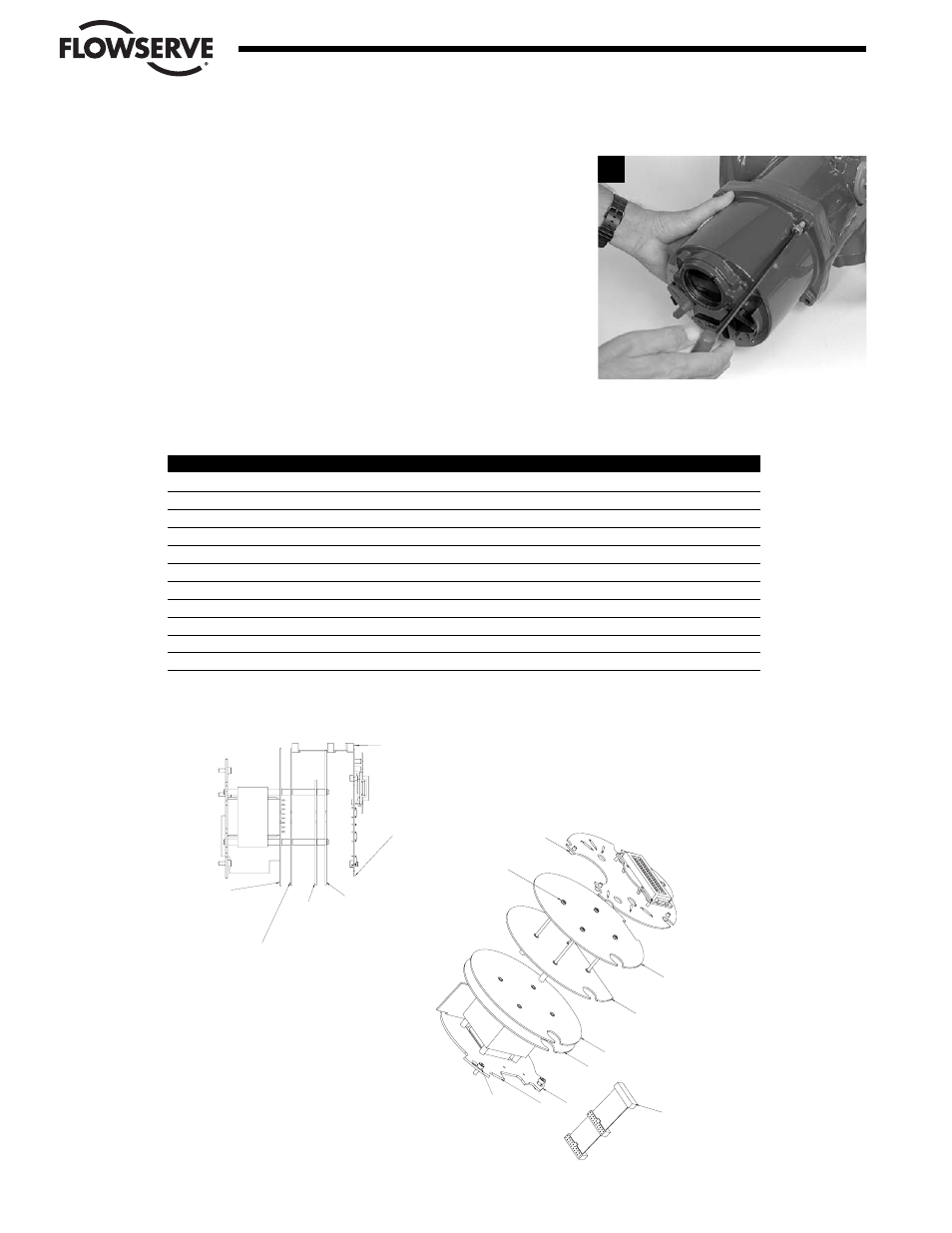

Figura 5.2 Módulo de control
5-4
Flow Control Division
Limitorque Actuation Systems
7
} 8-10
8-9
8-26
8-7
Componentes
opcionales
8-4
8-8
8-3
8-25
8-1
8-3
(Placa de
alimentación)
8-4
(Placa del
procesador
principal)
8-9
(Placa
DDC
opcionales)
8-10
(Placa de I/O –
entrada/salida- opcional)
8-24
Placa del ACP
(montada
dentro de la
cubierta del ACP)
8-26
(El cable cinta
se muestra
conectado a las placas)
8-5
