Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.12.a MX-85 y 140
Desmontaje opcional del manguito de accionamiento y la
placa base
EXTRAIGA PRIMERO
1. Extraiga el actuador del adaptador de montaje.
2. Drene el aceite.
3. Extraiga la base de empuje (submontaje #10), si está instalada. (Consulte la Sección 4.8.1.)
4. Extraiga el motor (submontaje #4). (Consulte la Sección 4.1.1.)
5. Extraiga el eje helicoidal (submontaje #3). (Consulte la Secciónn 4.10.1.)
6. Extraiga el volante montado en la parte superior (#1-8) o el volante montado lateralmente (submontaje #16).
(Consulte la Sección 4.3.1 o 4.4.1.)
7. Extraiga el adaptador del volante (submontaje #12).
(Consulte la Sección 4.14.1.)
8. Extraiga el embrague y el anillo del embrague (submontaje #16).
(Consulte la Sección 4.15.1.)
9. Extraiga el desembrague del volante (submontaje #5).
(Consulte la Sección 4.2.1.)

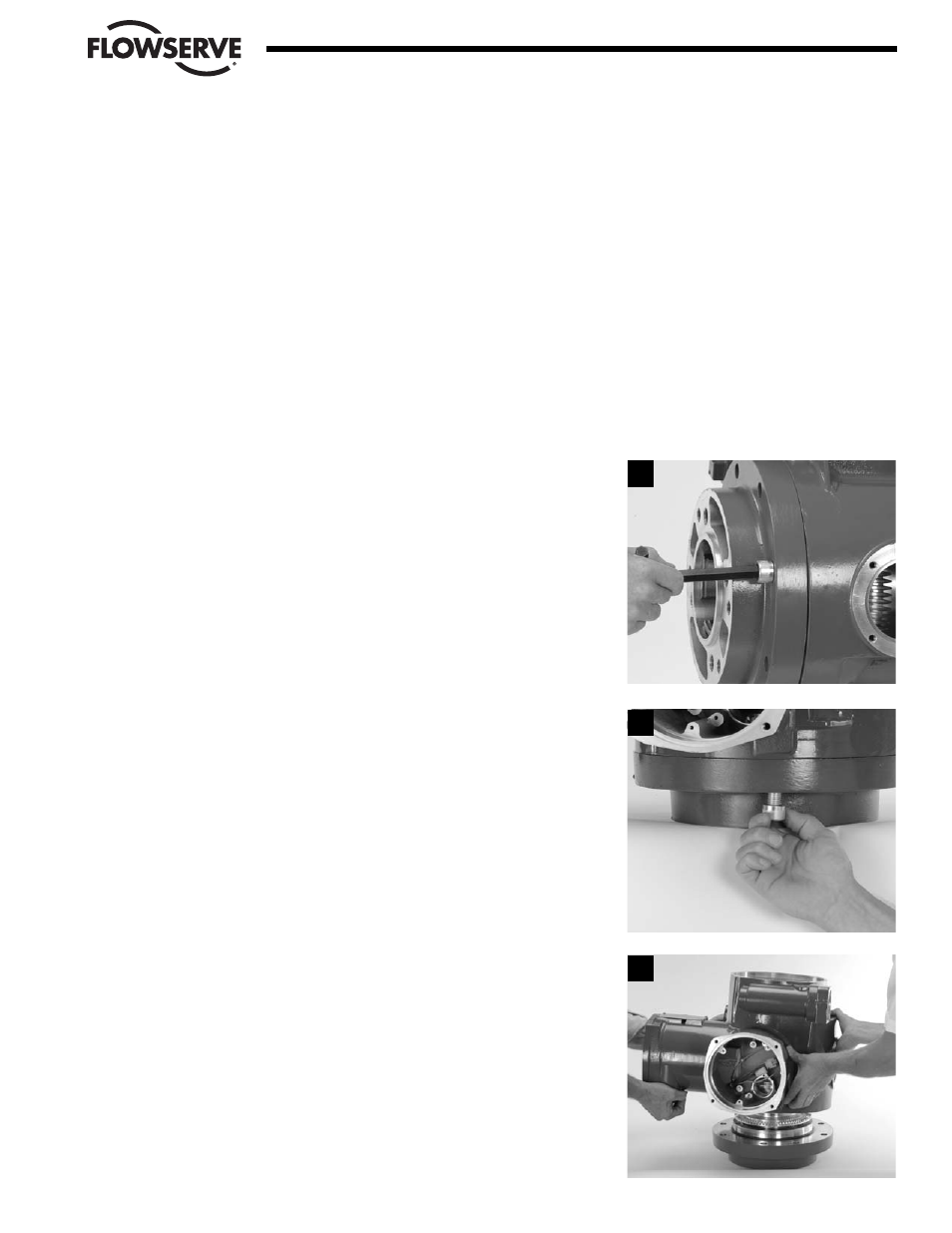

PASO 1
Apoye el actuador de costado, con el manguito de accionamiento en posición
horizontal. Utilizando una llave hexagonal, extraiga siete de los tornillos (#11-
5) de la placa base.
PASO 2
Apoye el actuador sobre una mesa o estructura apropiada, con uno de los
tornillos (#11-5) colgando del borde. Extraiga el tornillo. De ser necesario,
gire el actuador y extraiga todos los demás tornillos.
PASO 3
Con la ayuda de otra persona, levante el alojamiento en forma recta y
sepárelo de los montajes de la placa base y del manguito de accionamiento.
4-47
