4.5.1 Desmontaje del volante
NOTAS:
El volante del modelo MX-40 está montado con un pasador (#13-7). Si fuese
necesario extraer el volante del eje helicoidal, extraiga el volante y el montaje
del eje helicoidal de la unidad antes de extraer el pasador. Si se extrae el
pasador antes de desensamblar el eje helicoidal se dañará el cojinete de
bolas (#13-3).

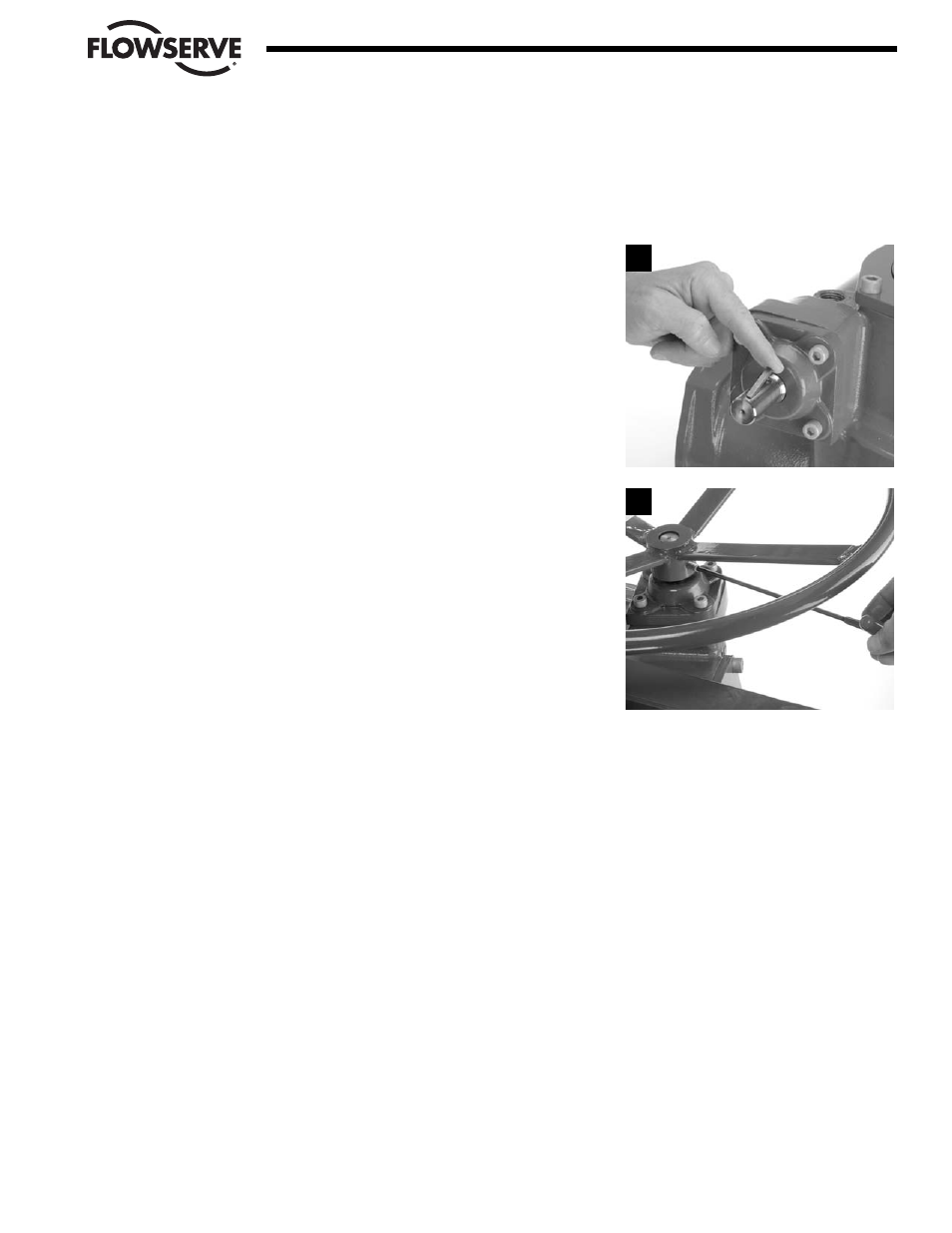

El volante de los modelos MX-85 y 140 está montado con una llave (#13-7)
y un tornillo de fijación (#13-18). Vea las imágenes a y b.
PASO 4
Extraiga tlos cuatro tornillos M6 (#13-9) de la placa del eje helicoidal (#13-2).
.
