Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

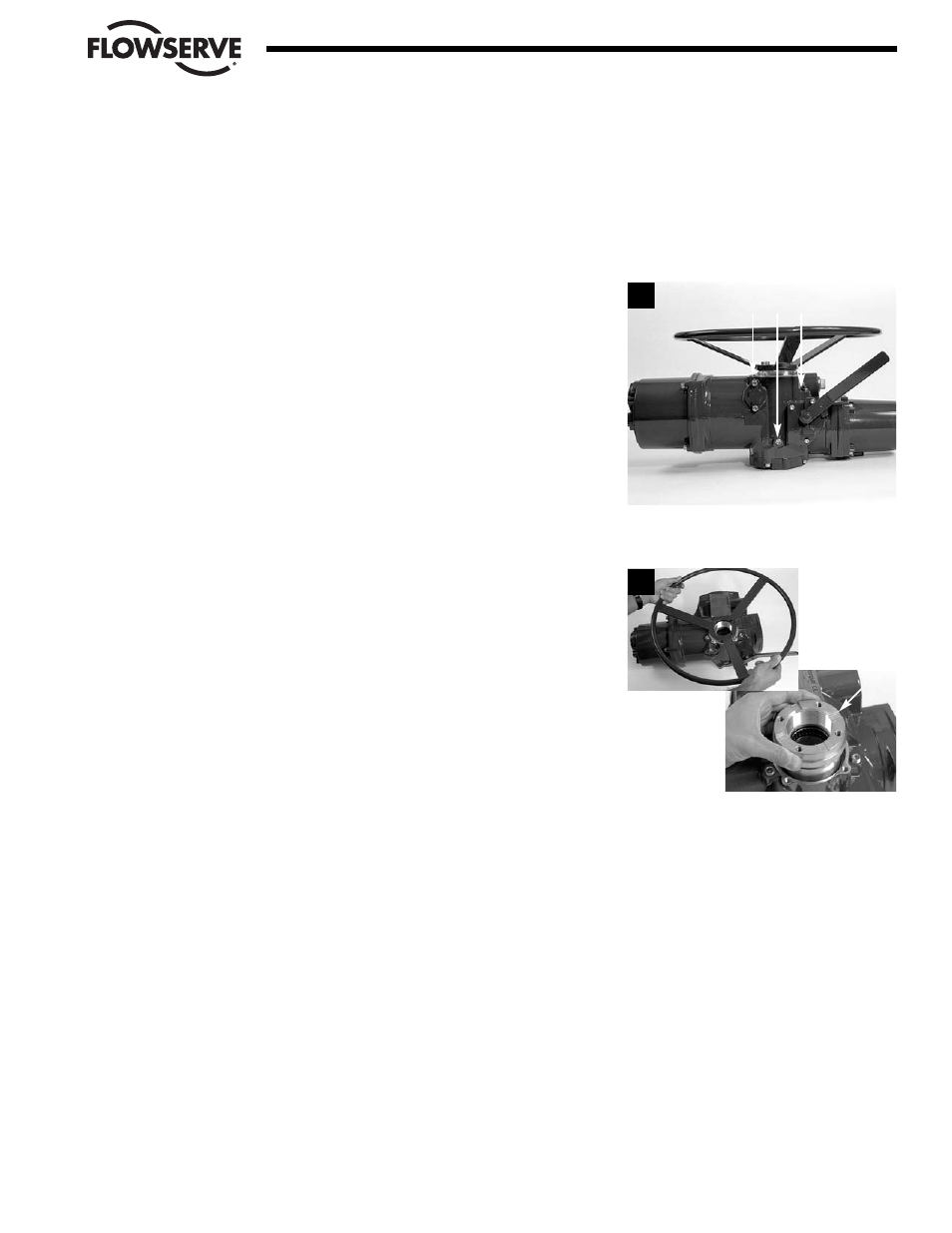

4.6 Cómo convertir un volante montado en la parte superior a un
volante montado lateralmente (MX-10, 20 y 40)
4.6.1 Cómo extraer el volante montado en la parte superior
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje del volante
montado lateralmente y del volante montado en la parte superior.
Las fuentes de alimentación pueden incluir: alimentación principal o alimentación de
control
Drene el aceite del actuador utilizando el tapón más bajo de los 3, orientán-
dolo en la dirección de montaje de su aplicación.
NOTA: No es necesario extraer el aceite si el actuador está montado sobre
una válvula u otro dispositivo, con el manguito de accionamiento en posición
vertical.
PASO 2
Extraiga tel montaje del volante montado en la parte superior (#1) y el
montaje del adaptador del volante (#12) utilizando las instrucciones sobre
desmontaje que se detallan en las Sections 4.3.1 y 4.13.1 respectivamente.
4-27
Flow Control Division
Limitorque Actuation Systems
1
2
Drenaje del tapón de aceite
12
