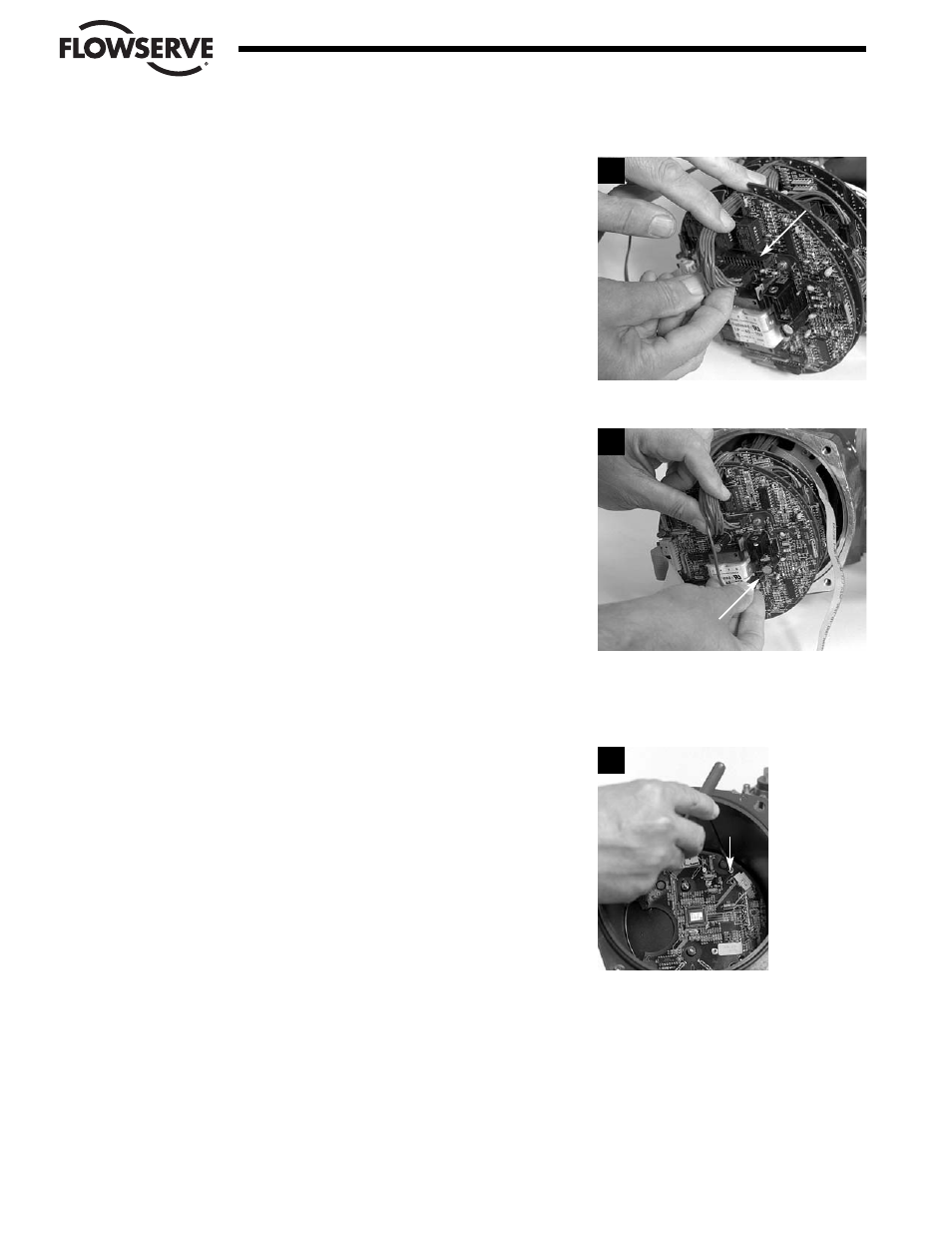

PASO 17
Si Ia placa de I/O (entrada/salida) opcional está instalada, conecte el
mazo Molex® de 24 clavijas al enchufe P3,
PASO 18
y conecte el mazo Molex® de 2 clavijas al enchufe P4 de la placa de
I/O (entrada/salida) opcional.
Si fuese necesaria la devolución del
montaje del módulo de control
para efectuar reparaciones/reem-
plazo, reensamble la placa del ACP
dentro de la cubierta del ACP tal
como se indica a continuación:
PASO 19
Utilizando una llave hexagonal de 3 mm, instale los cuatro tornillos
M4 (#8-25) para fijar la placa del ACP dentro de la cubierta del ACP.
17
18
19
P3
P4
8-25
