Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

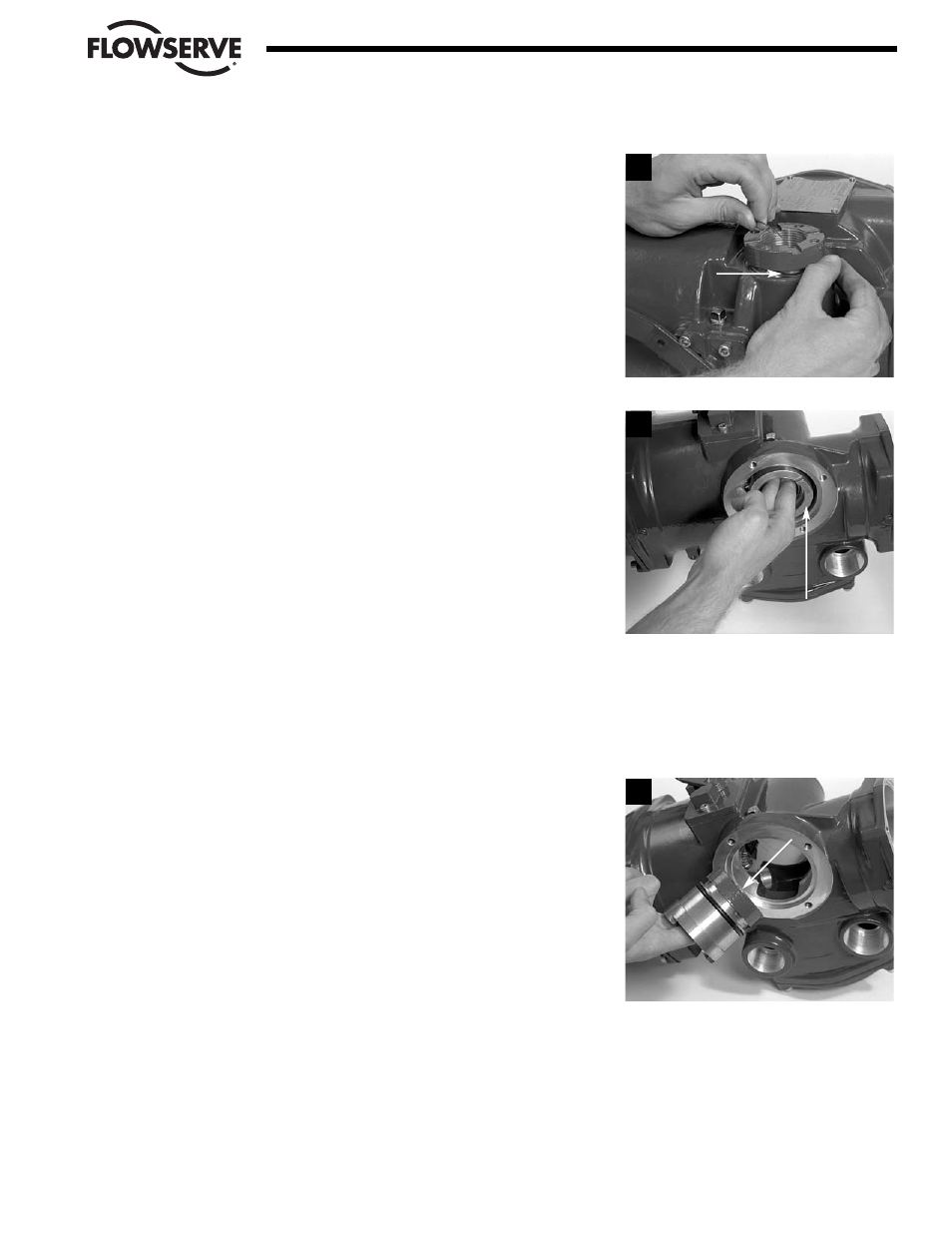

PASO 2
Desenrolle el resorte ondulado (#1-10) y extráigalo.
PASO 3
NOTA: En el modelo MX-05, el adaptador del volante se extrae y se introduce
desde la base del alojamiento del actuador.
Empuje el montaje del adaptador (#12) desde la parte superior del actuador
hacia afuera, a través de la parte inferior del alojamiento del actuador.
4.13.2 Reensamblaje
PASO 4
NOTA: Lubrique ligeramente los anillos del cuadrante/las juntas tóricas antes
de reensamblar los submontajes.
Con los machos de roscar del volante orientados hacia el lado de la placa de
identificación del actuador, deslice el montaje del adaptador del volante
(#12) dentro del diámetro interior del manguito de accionamiento del
alojamiento del actuador. Utilice el mango de un martillo o un elemento
similar para empujar el montaje del adaptador del volante contra el reborde
dentro del alojamiento del actuador.
4-51
Flow Control Division
Limitorque Actuation Systems
2
3
4
1-10
Montaje del adapta-
dor del volante 12
Machos de roscar del
adaptador del volante
